mos管导通及截止条件

在现代电子电路中，MOS管（金属氧化物半导体场效应晶体管）扮演着至关重要的角色。无论是电源管理、信号放大还是逻辑开关，mos管都因其高效、低功耗和易于集成的特性而被广泛应用。然而，要充分发挥mos管的性能，必须深入理解其导通及截止条件。**本文将详细解析MOS管的工作原理，探讨其导通与截止的关键条件，并分析其在电路设计中的实际应用。**

## MOS管的基本结构和工作原理

MOS管由衬底、源极、漏极和栅极四个主要部分组成。根据导电沟道的类型，MOS管可分为N沟道和P沟道两种。以N沟道MOS管为例，其基本结构如下：

1. **衬底（Substrate）**：通常为P型半导体，提供基础材料。

2. **源极（Source）**和**漏极（Drain）**：均为N型半导体，负责电流的输入和输出。

3. **栅极（Gate）**：与衬底之间通过一层薄薄的氧化物隔离，控制沟道的形成。

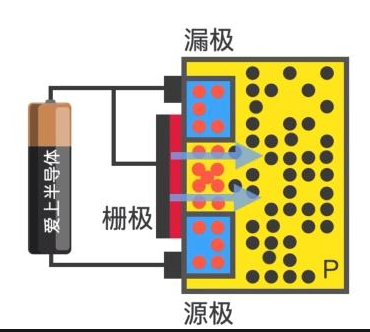

MOS管的工作原理基于电场效应。当栅极施加正电压时，会在栅极下方的衬底表面形成反型层，即N型沟道。这个沟道连接源极和漏极，使得电流可以在两者之间流动。**栅极电压的大小直接决定了沟道的导电能力，从而控制MOS管的导通与截止。**

## MOS管的导通条件

**MOS管的导通条件主要取决于栅源电压（VGS）和阈值电压（Vth）。** 阈值电压是MOS管开始形成导电沟道所需的最小栅源电压。对于N沟道MOS管，当VGS大于Vth时，沟道形成，MOS管进入导通状态。

具体来说，MOS管的导通条件可以概括为以下几点：

1. **栅源电压（VGS）大于阈值电压（Vth）**：这是MOS管导通的基本条件。只有当VGS超过Vth时，才能在栅极下方形成足够的反型层，使得源极和漏极之间形成导电通道。

2. **漏源电压（VDS）较小**：在MOS管导通初期，漏源电压对沟道的影响较小。此时，MOS管工作在**线性区**，电流与VDS成正比。

3. **温度影响**：温度升高会导致阈值电压降低，从而影响MOS管的导通条件。因此，在实际应用中，需要考虑温度对MOS管性能的影响。

## MOS管的截止条件

**MOS管的截止条件与导通条件相反，主要取决于栅源电压（VGS）是否低于阈值电压（Vth）。** 对于N沟道MOS管，当VGS小于Vth时，沟道消失，MOS管进入截止状态。

具体来说，MOS管的截止条件可以概括为以下几点：

1. **栅源电压（VGS）小于阈值电压（Vth）**：这是MOS管截止的基本条件。当VGS低于Vth时，栅极下方无法形成足够的反型层，源极和漏极之间无法形成导电通道。

2. **漏源电压（VDS）较大**：在MOS管截止状态下，漏源电压对沟道的影响较大。此时，MOS管工作在**截止区**，电流几乎为零。

3. **温度影响**：温度升高会导致阈值电压降低，从而影响MOS管的截止条件。因此，在实际应用中，需要考虑温度对MOS管性能的影响。

## MOS管在电路设计中的应用

**MOS管的导通与截止特性使其在电路设计中具有广泛的应用。** 以下是几个典型的应用场景：

1. **开关电路**：MOS管可以作为电子开关，通过控制栅源电压来实现电路的导通与截止。例如，在电源管理电路中，MOS管常用于开关电源的开关元件，实现高效的电能转换。

2. **放大电路**：MOS管可以作为放大器，通过调节栅源电压来控制漏源电流，实现信号的放大。例如，在音频放大器中，MOS管常用于功率放大级，提供高质量的音频输出。

3. **逻辑电路**：MOS管可以作为逻辑门的基本元件，通过组合不同的MOS管实现复杂的逻辑功能。例如，在数字电路中，MOS管常用于CMOS逻辑门，实现低功耗的逻辑运算。

## 总结

**MOS管的导通及截止条件是其工作原理的核心，直接决定了其在电路中的应用性能。** 通过深入理解MOS管的基本结构、工作原理以及导通与截止条件，可以更好地设计和优化电子电路，提高系统的性能和可靠性。无论是在开关电路、放大电路还是逻辑电路中，MOS管都发挥着不可替代的作用。掌握这些基础知识，将有助于电子工程师在实际工作中做出更加精准和高效的设计决策。
