mos管放大电压还是电流

发布时间:2025-02-28编辑:国产MOS管厂家浏览:0

## 一、MOS管的结构特性与放大本质

金属-氧化物-半导体场效应晶体管(mosfet)的三明治结构中,**栅极电压的微小变化即可引发漏源极间电流的显著改变**。这种电压控制电流的特性,使其本质上属于**电压控制型器件**。但值得注意的是,**放大功能的实现方式取决于电路拓扑结构**。

在共源极放大电路中,当输入信号加在栅-源极间时,栅压变化ΔV_GS将导致漏极电流变化ΔI_D= g_m × ΔV_GS(g_m为跨导)。此时,**电流变化通过负载电阻转化为电压增益**,完成电压放大功能。典型参数显示,某型号增强型MOS管的跨导值可达20mS,意味着1V的栅压波动将产生20mA的漏极电流波动。

---

## 二、电压放大的实现机制

### 1. 跨导的核心作用

**跨导g_m=ΔI_D/ΔV_GS** 是衡量电压-电流转换效率的关键指标。在饱和区工作时,g_m与沟道宽长比(W/L)呈正相关,与氧化层厚度t_ox成反比。现代工艺下,通过高k介质材料可将有效氧化物厚度缩小至0.5nm,使跨导值提升3-5倍。

### 2. 负载电阻的桥梁作用

漏极负载电阻R_D将电流变化转换为电压信号:ΔV_OUT = -g_m × R_D × ΔV_IN。当R_D取5kΩ时,理论电压增益可达100倍(g_m=20mS)。但实际设计中需平衡增益与功耗,**最佳负载点通常选在VDD/2附近**。

### 3. 米勒效应的双刃剑特性

栅漏电容C_gd在放大高频信号时会产生米勒效应,等效电容增大为(1+A_v)C_gd(A_v为电压增益)。这要求设计者采用**共源共栅结构**或**中和电容技术**来保持带宽,某射频放大器案例显示,通过级联结构可将3dB带宽从50MHz扩展至180MHz。

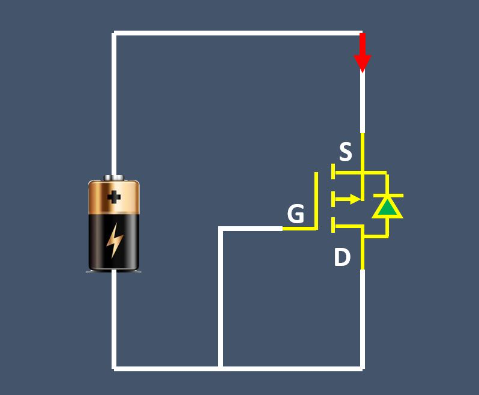

mos管放大电压还是电流

## 三、电流放能的潜在能力

### 1. 输出阻抗的电流保持特性

mos管的高输出阻抗r_o(可达50-100kΩ)使其具备**近似恒流源特性**。在电流镜电路中,参考支路与复制支路的电流匹配误差可控制在±2%以内,这种特性被广泛用于模拟IC的偏置电路设计。

### 2. 功率放大的特殊形态

开关电源中的同步整流应用中,mos管以**电流驱动模式**工作。某服务器电源案例显示,使用CoolMOS器件可将导通电阻降至5mΩ,在40A电流下仅产生0.8W损耗,效率提升至97%。

### 3. 亚阈值区的特殊放大

当V_GS接近阈值电压时,器件进入弱反型区。此时漏电流与栅压呈指数关系:I_D ∝ exp(qV_GS/nkT)。这种特性被生物传感器电路利用,将pA级电流放大至可检测范围,某医疗设备通过该技术实现了0.1mV的神经信号捕捉。

---

## 四、电压与电流的辩证关系

### 1. 工作区域的动态平衡

* **线性区(欧姆区)**:V_DS < V_GS - V_th时,器件表现为压控电阻,适合做模拟开关。某音频切换电路采用此特性,THD+N指标达到0.001%

* **饱和区(恒流区)**:V_DS ≥ V_GS - V_th时,形成夹断区,适合放大应用。某LNA电路在此区域实现18dB增益

### 2. 负反馈的调节魔法

源极跟随器电路通过100%电压负反馈,将电压增益降至接近1,但**输出阻抗降低为1/g_m**。某耳机驱动电路利用此特性,使输出阻抗从10kΩ降至50Ω,完美匹配16Ω负载。

### 3. 工艺进步的维度突破

FinFET结构通过三维沟道设计,使跨导提升与短沟道效应抑制获得平衡。某7nm工艺节点下,驱动电流密度达到1.5mA/μm,较平面器件提升40%。

---

## 五、应用场景的选择艺术

### 1. 电压放大优先场景

* 传感器信号调理:某压力传感器前置放大采用CS结构,将2mV信号放大至2V

* 射频接收链路:2.4GHz WiFi LNA实现20dB增益,NF=1.2dB

* ADC驱动电路:建立时间<10ns,需高压摆率设计

### 2. 电流驱动优势领域

* LED背光驱动:多通道恒流精度达±1.5%

* 电机H桥控制:峰值电流30A,PWM频率100kHz

* 存储器字线驱动:纳秒级电流建立,摆率>1A/ns

### 3. 混合模式创新应用

* Class D音频功放:结合电压调制与电流驱动,效率突破90%

* 电流反馈运放:-3dB带宽保持恒定至100MHz

* 自适应偏置技术:根据信号幅度动态调整工作点

---

在真实电路设计中,工程师如同指挥家般调配着电压与电流的"声部"。某个5G基站PA模块的设计日志显示:通过**源极退化电感**将阻抗匹配与线性度提升结合,在3.5GHz频段实现32dBm输出功率,ACLR指标优于-50dBc。这印证了MOS管放大本质的终极答案——**它既是电压放大的执行者,也是能量转换的掌控者,二者的完美统一缔造了现代电子系统的基石**。
