mos管雪崩状态分析

一、MOS管雪崩状态分析

在现代电子设备中，金属氧化物半导体场效应晶体管（mosfet）的应用十分广泛。然而，当这些器件面临极端电压条件时，可能会进入一种被称为“雪崩”的状态。本文将从多个角度深入分析MOS管的雪崩现象。

二、雪崩效应的原理和特性

1. 雪崩效应的基本原理：雪崩效应是指当mosFET上所承受的电压超过其击穿电压时，强电场作用下载流子（电子和空穴）获得高能量，并通过碰撞电离产生新的电子-空穴对，形成连锁反应导致电流急剧增大。这种现象类似于雪崩，初始的少量载流子在强电场中迅速引发大量载流子的产生和流动，从而可能损坏MOSFET器件并影响其正常工作和性能。

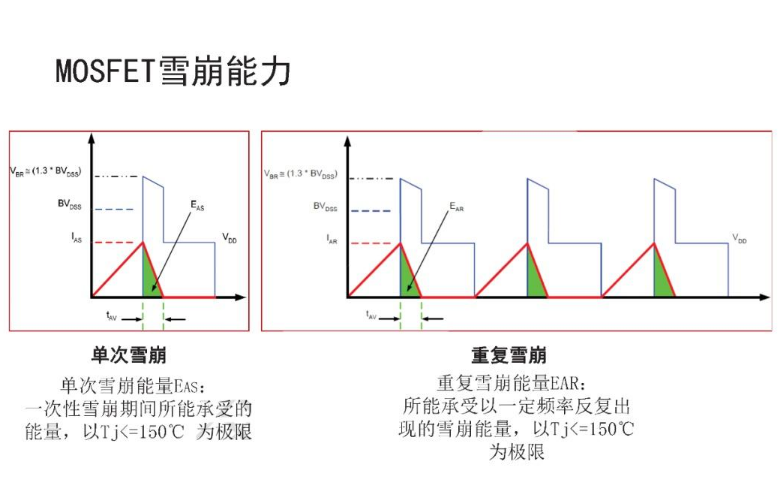

2. 雪崩电流和能量：MOSFET的雪崩特性包括雪崩电流（IAS和IAR）和雪崩能量（EAS和EAR）。其中，EAS表示单次雪崩击穿能量，即器件可以安全吸收的反向雪崩击穿能量的高低；EAR则表示重复雪崩能量，标定了器件所能承受的反复出现的雪崩击穿能量。这些参数通常以最高允许结温为极限，如Tch<=150°C。

3.


三、雪崩状态的实际表现

1. 实际波形分析：在实际应用中，例如回扫型开关电源，MOSFET截止时会承受约300V的冲击电压，出现振铃现象。放大后可以看到，由于栅极电压下降导致管子截止，漏极电流减小的同时漏源电压升高并在约295V处出现平顶（钳位），这种电压被钳定的现象即为雪崩状态。

2. 雪崩击穿的条件：通常情况下，漏源间所加电压即使超过额定电压也不一定会出现雪崩状态。例如，对于IRFP31N50LP6F来说，其击穿电压V(BR)DSS=500V。这意味着在设计电路时，需要考虑器件的最大额定电压，以避免不必要的雪崩击穿。

四、雪崩击穿的危害与预防措施

1. 危害：雪崩击穿会导致MOSFET短路，造成器件的永久损坏。这不仅增加了维修成本，还可能导致整个系统的不稳定或失效。因此，了解和预防雪崩击穿是提高系统可靠性的重要手段。

2. 预防措施：通过合理选择MOSFET型号、优化电路设计以及增加保护电路等方法，可以有效防止雪崩击穿的发生。例如，可以在电路中加入过压保护器件或使用具有更高雪崩耐量的MOSFET型号。此外，在设计过程中应尽量避免让器件长时间处于高压状态，以减少雪崩击穿的风险。

mos管的雪崩状态是一种重要的电气现象，它不仅影响器件的性能和寿命，还可能导致系统的不稳定甚至失效。通过对雪崩效应的原理、特性以及实际表现的深入分析，我们可以更好地理解这一现象，并采取有效的预防措施来保障电子设备的稳定运行。未来，随着半导体技术的不断发展，我们有理由相信，对雪崩效应的研究将更加深入，相应的防护措施也将更加完善，为电子设备的长期稳定运行提供有力保障。
