mos管制作无刷电机驱动电路

无刷直流电机（BLDC）凭借其高效率、长寿命和低噪音等优势，在各类应用中得到了广泛应用。本文将详细介绍如何利用MOS管和专用功率驱动芯片IR2136来制作无刷电机的驱动电路，并解释相关的设计原理和技术细节。

无刷直流电机的基本组成包括电机本体、转子位置传感器和电子换相电路。电机本体通常由定子和转子构成；转子位置传感器用于检测转子的位置，从而控制电流的方向；电子换相电路则负责根据传感器信号切换电流方向，以维持电机的持续运转。

一、电路设计

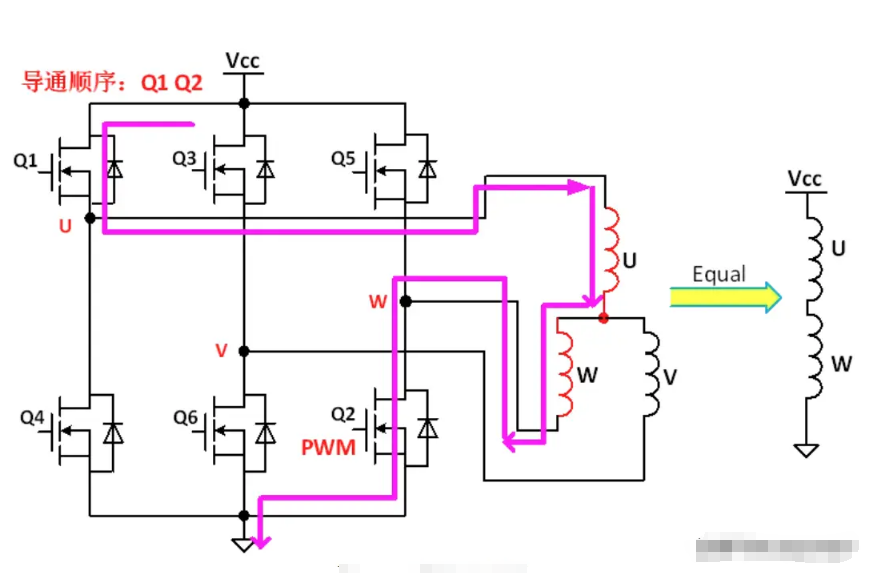

在设计无刷电机驱动电路时，我们采用了IR公司的专用功率驱动芯片IR2136和功率场效应管mosfet。IR2136是一种高性能的驱动芯片，能够同时驱动三相逆变电路中的六个mos管。每个mos管都承担着电机相电流的一部分控制任务，通过精确的开关操作来实现电机的平稳运行。

自举电路是该设计中的关键部分之一。它能够在浮动电源电压的情况下提供稳定的栅极驱动电压，确保MOS管在高压侧能够正常导通和关断。自举电容通过二极管在MOS管关断时充电，当MOS管导通时提供高于电源电压的栅极电压，从而增强MOS管的导通能力。

二、MOS管选型

在MOS管的选型过程中，需要考虑多个因素。MOS管需要具备足够的电压和电流承受能力，以确保其在高负荷下仍能稳定工作。一般来说，MOS管的额定电压和额定电流应大于电机的实际工作电压和电流，以保证其可靠性。MOS管的导通电阻和开关速度也直接影响电路的效率和功耗，低导通电阻可以减少功率损耗，提高系统效率，快速的开关速度则有助于降低开关损耗和热耗散。

三、保护机制

为了确保无刷电机驱动电路的可靠性，还需要设计完善的保护机制。过流检测电路可以实时监测电流变化，当检测到异常电流时，立即关闭MOS管，防止电路元件损坏。此外，还可以加入过温和欠压保护功能，以防止因温度过高或电压不足导致的故障。这些保护措施不仅提高了系统的可靠性，还延长了设备的使用寿命。

四、实验验证

通过实验验证，采用IR2136和MOSFET设计的无刷电机驱动电路表现优异。实验结果表明，该电路具有性能稳定、驱动能力强等优点，能够高效驱动无刷直流电机。在不同负载条件下，电路均能保持高效的能量转换，且发热量少，进一步证明了设计的合理性和实用性。

利用MOS管和专用功率驱动芯片IR2136制作的无刷电机驱动电路，不仅实现了高效的电机控制，还具备良好的稳定性和保护功能。这一设计方法为无刷直流电机的应用提供了可靠的技术支持，适用于各种需要高性能驱动的场合。
