大电流mos管驱动电路

## 一、MOS管基础特性

1. **工作原理**

- mos管是一种电压控制型器件，通过在栅极（G）、源极（S）和漏极（D）之间施加不同的电压，可以控制漏极和源极之间的电流通断。当栅极电压高于一定阈值时，MOS管导通，形成导电通道；当栅极电压低于阈值时，MOS管截止，导电通道关闭。以增强型N沟道MOS管为例，当栅极电压相对于源极电压为正且超过阈值电压（通常为几伏），电子将在栅极下方的P型衬底中被吸引形成导电通道，从而允许电流从漏极流向源极。

2. **种类及特点**

- **N沟道MOS管**：导通电阻相对较低，在同样的芯片面积下能够承载更大的电流，因此在大电流应用场景中更为常见。其缺点是导通时需要栅极电压高于源极电压，这在一些特定电路配置中可能需要额外的电路设计来满足。

- **P沟道MOS管**：导通时栅极电压需低于源极电压，常用于一些特殊的电路结构，如高侧开关等。不过其导通电阻通常比N沟道MOS管大，载流子迁移率较低，价格相对较贵，且替换种类较少。

## 二、驱动电路的重要性

1. **实现电平转换**

- 在大电流应用中，控制信号的电平可能与MOS管所需的驱动电平不匹配。例如，数字信号通常只有几伏的电平，无法直接有效地驱动MOS管。驱动电路可以将较低的控制信号电平转换为适合MOS管开启和关闭的高电平信号，确保MOS管能够正常工作。

2. **提供足够电流**

- MOS管的栅极和源极之间存在寄生电容，在开关过程中需要对寄生电容进行充放电。驱动电路必须能够提供足够的瞬态电流，使MOS管能够快速开启和关闭，减少开关损耗。如果驱动电流不足，MOS管的开关速度会变慢，导致效率降低、发热增加。

3. **保证稳定性和可靠性**

- 稳定的驱动电路可以为MOS管提供稳定可靠的栅极电压，避免因电压波动导致的误操作或性能下降。同时，良好的驱动电路设计还应该包括过流保护、过压保护等功能，以防止因异常情况而损坏MOS管和整个电路系统。

## 三、常见的大电流MOS管驱动电路类型

### 1. **直接驱动电路**

- **简单直接驱动**：适用于小功率或对成本敏感的场合。这种电路直接将控制信号通过电阻分压或简单的晶体管放大后连接到MOS管的栅极。例如，在一些低功率的LED照明驱动电路中，可以使用简单的三极管放大电路来驱动MOS管，实现LED亮度的控制。然而，该方式在大电流应用中存在局限性，因为电阻分压会消耗能量，且难以提供足够大的驱动电流。

- **改进的直接驱动**：为了提高驱动能力，可以采用双极性晶体管推挽式电路。当输入信号为高电平时，一个晶体管导通，另一个截止，共同为MOS管栅极提供一个较大的充电电流；当输入信号为低电平时，两个晶体管状态相反，为栅极提供放电回路。这种电路可以在一定程度上提高驱动电流和开关速度，但在大电流高频率应用中仍可能不够理想。

### 2. **隔离驱动电路**

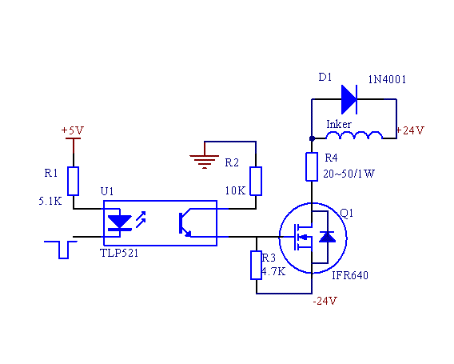

- **光耦隔离驱动**：利用光耦合器将控制信号与MOS管隔离开来，避免了共地干扰和高压侧对低压侧的影响。光耦的发光二极管接收输入信号并发光，光电三极管在接收到光线后导通，从而将信号传递到MOS管的栅极。这种驱动方式具有良好的电气隔离性能，但光耦的响应速度相对较慢，带宽有限，在高频应用中可能受到限制。

- **变压器隔离驱动**：通过脉冲变压器实现输入输出之间的电气隔离。输入的脉冲信号经过变压器耦合到次级线圈，产生相应的感应电动势来驱动MOS管。变压器隔离驱动具有较高的隔离电压和较好的抗干扰能力，能够提供较大的驱动电流，响应速度也相对较快，适用于中大功率的应用场景。

### 3. **专用集成驱动电路**

- 许多半导体厂商推出了专门用于驱动MOS管的集成电路（IC）。这些IC具有多种功能，如内置电荷泵提升栅极电压、过流保护、欠压保护等。例如，一些高端的MOS管驱动IC可以自动检测MOS管的导通状态，并根据需要调整驱动信号，以提高电路的效率和可靠性。它们通常具有体积小、集成度高、性能稳定等优点，广泛应用于各种复杂的大电流电路系统中。

## 四、大电流MOS管驱动电路的设计要点

1. **MOS管选择**

- 根据具体的应用需求选择合适型号的大电流MOS管。需要考虑的因素包括额定电流、额定电压、导通电阻、开关速度、封装形式等。在大电流应用中，要确保MOS管能够承受负载电流的冲击而不损坏，同时导通电阻要尽量小，以降低导通损耗。例如，在电动汽车的电机驱动电路中，需要选择耐高压、大电流、低导通电阻的MOS管，以满足车辆在高速行驶和爬坡等工况下的要求。

2. **驱动电流能力**

- 计算并确定MOS管栅极所需的充电电荷量，以便选择能够提供足够驱动电流的驱动电路。一般来说，大电流MOS管的寄生电容较大，需要较大的瞬态电流来实现快速开关。可以通过查阅MOS管的数据手册获取其栅极电荷（Qg）参数，然后根据开关频率计算出所需的平均驱动电流。例如，对于一只Qg为100nC、开关频率为10kHz的大电流MOS管，其平均驱动电流应至少为1mA才能保证正常的开关速度。

3. **驱动电压**

- 确保驱动电路能够提供足够高的栅极电压来开启MOS管。对于N沟道增强型MOS管，栅极电压通常需要在阈值电压（Vth）之上一定的幅度（一般推荐4 - 10V），以保证MOS管完全导通。如果驱动电压不足，MOS管可能进入线性区工作，导致导通电阻增大、发热严重等问题。在设计驱动电路时，要考虑电源电压的范围和稳定性，以及是否需要额外的升压电路来满足栅极电压要求。例如，在一些电池供电的便携式设备中，当电池电压较低时，可能需要使用升压芯片来提高驱动电压。

4. **开关速度优化**

- 合理调整驱动电路的参数和布局，以减小MOS管的开关时间。较快的开关速度有助于降低开关损耗，提高电路效率。可以通过选择合适的驱动电阻值、减少寄生电容和电感等方式来加快MOS管的开关过程。例如，在高频开关电路中，使用低寄生电容的MOS管和低阻抗的驱动电路布线，可以有效减少开关时间。同时，要注意避免开关速度过快引起的电磁干扰（EMI）问题，必要时采取屏蔽措施或滤波电路来解决。

5. **散热设计**

- 由于大电流MOS管在工作时会产生较大的功耗，因此需要良好的散热措施来保证其安全可靠运行。散热方式包括自然冷却（如加装散热片）、强迫风冷（使用风扇）和液冷等。根据功率大小和工作环境选择合适的散热方式。例如，在大功率工业电源中，通常会采用大型散热片和风扇组合的方式来降低MOS管的温度；而在一些小型化的电子设备中，可能会优先考虑自然冷却结合热传导性能良好的PCB材料来散热。

## 五、总结

大电流MOS管驱动电路在现代电子设备中起着至关重要的作用。了解MOS管的特性、选择合适的驱动电路类型以及遵循正确的设计要点，是确保大电流MOS管能够高效、稳定运行的关键。随着技术的不断发展，不断优化大电流MOS管驱动电路的设计，将为各种高功率应用带来更好的性能表现和更高的可靠性。
