4个mos如何做全桥整流?

发布时间:2025-02-25编辑:国产MOS管厂家浏览:0

全桥整流电路在电子技术的世界里占据着举足轻重的地位,它如同一位幕后的魔术师,默默地将交流电(AC)转化为我们日常所需的直流电(DC),为电子设备的稳定运行提供能量。这一过程不仅关乎电源供应的效率,更是众多电子设备得以正常工作的基础。今天,我们将一同深入探索如何运用四个金属氧化物半导体(mos)来构建这一神奇的电路,揭开其背后的工作原理与实践技巧。

全桥整流电路的基本概念

在电子技术领域,全桥整流电路是一种基础且常见的电路配置,它的主要任务是将输入的交流电转换为稳定的直流电。这一转换对于充电器、电源适配器以及各种需要直流电驱动的电子设备来说至关重要。全桥整流电路的核心在于其能够利用四个二极管或MOS管,通过巧妙的连接方式,实现无论输入交流电如何变化,输出端始终能获得单一方向的直流电。

四个MOS实现全桥整流的原理

当我们谈论使用mos管来构建全桥整流电路时,实际上是在讨论一种更为高效且可控的整流方式。传统的全桥整流通常采用二极管,但MOS管由于其低导通电阻和快速开关能力,逐渐成为了更优的选择。

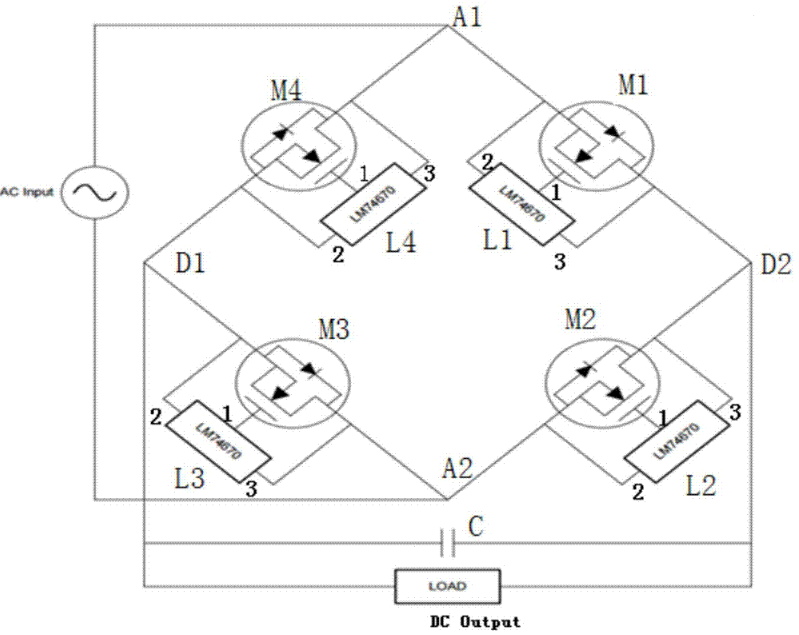

4个mos如何做全桥整流

在这个电路中,四个MOS管被安排成两个对角线连接的形式,形成一个“桥”状结构。当交流电的一个半周期到来时,对应的一对MOS管会导通,允许电流通过,而另一对则保持关闭状态。随着交流电的极性变化,另一对MOS管则会导通,继续维持电流的单向流动。这样,无论输入的交流电如何变化,输出端都能得到稳定的直流电。

全桥整流电路的优势与局限性

全桥整流电路之所以广泛应用,是因为它具有诸多优势。首先,它能够提供稳定的直流输出,满足大多数电子设备的需求。其次,相比其他整流方式,全桥整流电路的效率更高,损耗更小。此外,它还具有良好的电压调整能力和较低的纹波系数,使得输出更加平滑和稳定。

任何技术都有其局限性。全桥整流电路也不例外。例如,它需要更多的组件和复杂的控制逻辑,这增加了电路的成本和复杂度。同时,由于MOS管在工作时会产生热量,因此需要考虑散热问题。此外,在某些特定应用中,如高电压或大电流环境下,全桥整流电路可能不是最佳选择。

实际应用中的优化策略

为了充分发挥全桥整流电路的优势并克服其局限性,工程师们在实践中总结出了多种优化策略。例如,通过选择合适的MOS管型号和参数,可以降低导通电阻和功耗,提高电路效率。同时,合理的布局和散热设计也是确保电路稳定运行的关键。此外,结合现代控制技术,如脉冲宽度调制(PWM)等,可以实现更加精确和灵活的电压调节功能。

全桥整流电路作为电子技术领域的基石之一,其重要性不言而喻。通过深入理解其工作原理和掌握相关实践技巧,我们可以更好地应对各种实际需求和挑战。无论是电子爱好者还是专业人士,都应该不断学习和探索这一领域的新技术和新方法,以推动电子技术的不断发展和进步。
