常见的四种mos驱动电路

在现代电子设计中，MOS管（）的应用非常广泛，特别是在开关电源和马达驱动电路中。mos管的高效性和快速开关特性使其成为这些应用的理想选择。然而，要充分发挥其性能，合理的驱动电路设计是必不可少的。以下将详细探讨四种常见的mos驱动电路，包括直接驱动、图腾柱电路、隔离驱动以及电源IC驱动。

一、直接驱动

最简单和最基本的MOS驱动方式是直接驱动。这种驱动方式通过将驱动信号直接施加在MOS管的栅极上，实现开关操作。直接驱动适用于对开关速度要求不高且负载电流较小的应用场景，例如一些简单的小功率开关电源。

1. 优点：

• 电路设计简单，成本低。

• 不需要额外的驱动元件，减少了复杂性。

1. 缺点：

• 瞬态驱动电流有限，难以快速充放电MOS管的寄生电容。

• 无法有效处理高开关频率带来的米勒效应。

直接驱动常用于低功率和小电流的场景，但在高功率或高频应用中，其局限性明显。

二、图腾柱电路驱动

图腾柱电路是一种常用的MOS驱动方式，利用两个晶体管构成推挽结构来增加驱动能力。一个NPN型三极管负责提供正向基极电流，而PNP型三极管则提供反向抽电流。

1. 优点：

• 可以提供较大的瞬态驱动电流，快速充放电MOS管的寄生电容。

• 改善了MOS管的开关速度，提高了整体效率。

1. 缺点：

• 需要多个元件，增加了电路的复杂性和成本。

图腾柱电路广泛应用于中等功率和频率的开关电源，能够较好地平衡驱动能力和成本。

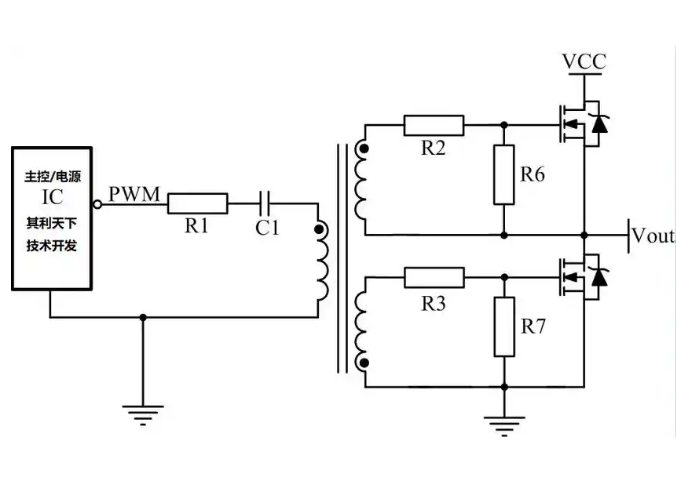

三、隔离驱动

在需要电气隔离的应用场景中，隔离驱动是最佳选择。隔离驱动通常使用光耦合器或变压器来实现输入与输出之间的电气隔离。这种方式不仅能保护控制电路，还能提高系统的可靠性。

1. 优点：

• 提供电气隔离，提升了系统的安全性和抗干扰能力。

• 适合需要高电压隔离的应用，如高压开关电源。

1. 缺点：

• 成本较高，设计和实现复杂。

隔离驱动常用于需要高安全性和稳定性的应用场景，如工业控制、医疗设备等。

四、电源IC直接驱动

现代电子设计中，专用的电源IC（集成电路）被广泛用于MOS驱动。这些IC内部集成了驱动电路、保护功能和控制逻辑，简化了外围电路设计，提高了系统的集成度和可靠性。

1. 优点：

• 高集成度，简化了电路设计，减少外围元件数量。

• 内置保护功能，如过流保护、过热保护等，提高了系统的安全性。

1. 缺点：

• 成本相对较高，但对于大批量生产来说，性价比较高。

电源IC直接驱动适用于各种复杂的开关电源和马达驱动场景，尤其是对可靠性和体积有严格要求的场合。

总结

以上介绍了四种常见的MOS驱动电路：直接驱动、图腾柱电路、隔离驱动和电源IC直接驱动。每种驱动方式都有其适用的场景和优势，选择合适的驱动方案需根据具体的应用需求来决定。了解这些基础驱动电路的设计原则和应用场景，可以帮助工程师更好地优化电路性能，提升产品的可靠性和效率。
