全桥mos管驱动波形

在现代电子电路设计中，全桥MOS管驱动的应用越来越广泛。无论是在工业控制、家用电器还是电动汽车的驱动系统中，mosfet（金属氧化物半导体场效应晶体管）都扮演着重要的角色。本文将详细介绍全桥mos管的驱动波形及其相关知识，以帮助读者更好地理解和应用这一重要技术。

全桥mos管驱动的核心在于通过特定的驱动信号来控制MOSFET的导通与截止。具体来说，在全桥电路中，驱动信号的高低电平分别控制两个对角的MOSFET导通与截止，从而实现不同电平的输出信号。这一过程需要精确的时序和电压控制，以确保电路的稳定性和效率。

MOSFET的驱动波形是指控制MOSFET开关的信号波形。在桥电路中，常用的有半桥和全桥两种驱动方式。半桥驱动通常用于简单电路，而全桥驱动则适用于更复杂和高效的电路系统。这些驱动波形的设计直接影响到MOSFET的性能和电路的整体效率。

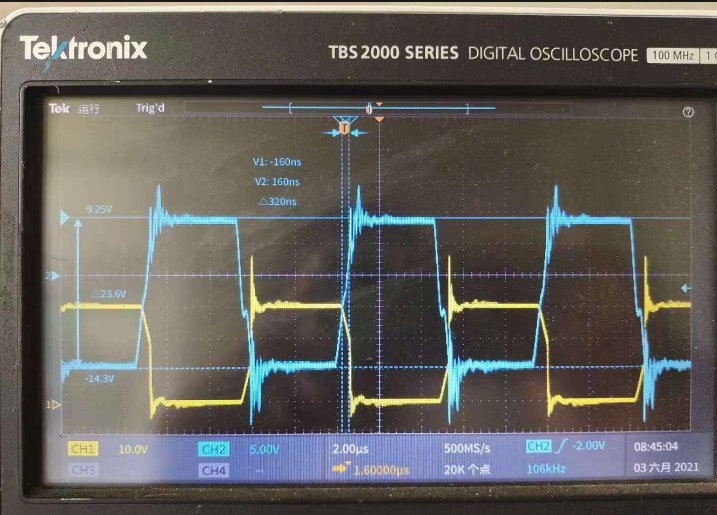

在实际应用中，MOSFET的驱动波形可能会出现多种问题，这些问题会影响电路的正常运行。常见的驱动波形问题包括正常驱动、轻微震荡、边沿缓慢和高频振铃。例如，边沿缓慢可能会导致MOSFET无法快速导通或截止，从而影响电路的开关速度；高频振铃则可能引发电磁干扰，降低电路的可靠性。为了解决这些问题，工程师们通常会采取调整栅极驱动电阻、更换驱动芯片或优化布板等措施。

除了传统的硅基MOSFET，近年来碳化硅（SiC）MOSFET也开始得到广泛应用。SiC MOSFET因其优越的高频特性和低导通内阻被越来越多地应用于高效能电路中。然而，由于SiC MOSFET固有的输出寄生电容以及电路中的寄生电感和寄生电阻等参数的存在，会在高速开关过程中产生过电压和振荡等问题。针对这些问题，工程师们提出了一系列解决方案，如优化驱动电路设计和增加缓冲电路。

在选择MOSFET的驱动电路时，通常需要考虑电源IC和MOSFET的具体参数。一个合适的驱动电路不仅能够提高电路的效率，还能延长元件的使用寿命。例如，在设计开关电源时，MOSFET的导通电阻是一个关键参数，它直接影响到电路的效率和发热情况。因此，选择具有合适导通电阻的MOSFET并配合适当的驱动电路，是实现高效开关电源的关键。

全桥MOS管驱动波形在现代电子设备中扮演着至关重要的角色。通过对驱动信号的精确控制，可以实现高效能、稳定的电路运行。同时，针对不同应用场景选择合适的驱动电路和元件，也是确保电路性能的重要环节。希望本文能够帮助读者更好地理解全桥MOS管驱动波形的相关概念，并在实际应用中发挥其最大效能。
