nmos是高电平导通还是低电平导通

在数字电子领域，Nmos（N-type Metal-Oxide-Semiconductor）作为一种重要的场效应晶体管（FET），其导通特性是理解其工作原理的关键。本文将围绕“NMOS是高电平导通还是低电平导通”这一问题展开详细论述，旨在为读者提供一个清晰、准确的答案。

### NMOS导通特性概述

NMOS是一种低电平导通器件，也被称为开漏输出器件。这意味着，当控制门极电压高于阈值电压时，NMOS晶体管处于导通状态，但其导通路径只能提供到源级的电压，无法直接提供到漏极的电压。具体来说：

1. **高电平（逻辑1）情况下**：当输入信号为高电平时，控制门极电压高于阈值电压，NMOS导通。此时，NMOS的漏极电压较高，因此无法直接提供高电平输出，输出接近源级电压（即低电平）。

2. **低电平（逻辑0）情况下**：当输入信号为低电平时，控制门极电压低于阈值电压，NMOS截断，不导通。此时，NMOS的漏极电压高于源级电压，并且输出处于高阻态或高电平。

### NMOS的工作原理

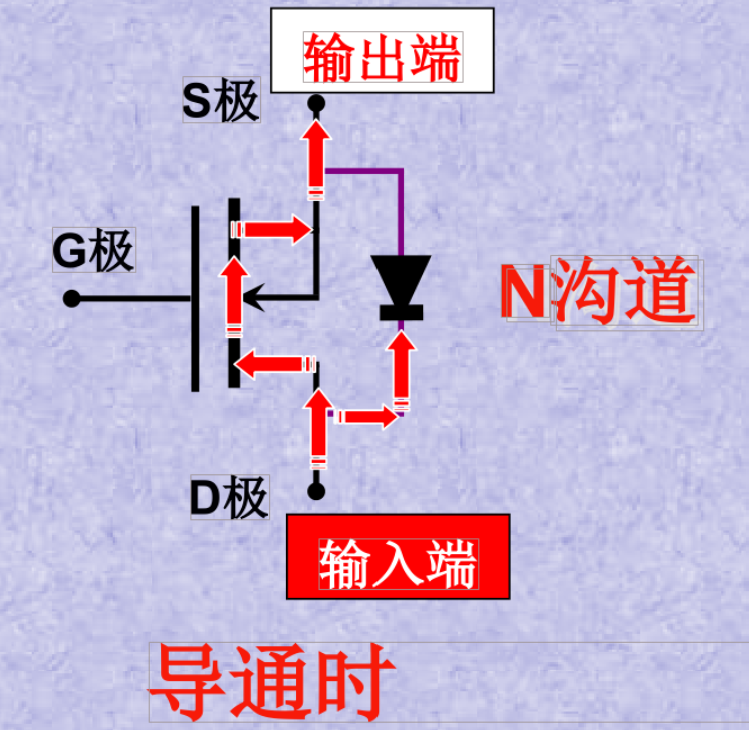

NMOS的工作原理基于沟道导电。当接入逻辑高电平信号（通常为5伏）时，沟道中的电子密度增加，形成导电通道，电流可以自源极流向漏极，从而实现高电平导通。NMOS的结构由P型衬底和N型源极、漏极、栅极组成，其中栅极位于衬底上，被氧化物层隔离。源极和漏极之间的区域是P型衬底中的N型沟道。

### NMOS与PMOS的对比

为了更深入地理解NMOS的导通特性，我们可以将其与另一种常见的场效应晶体管——PMOS（P-type Metal-Oxide-Semiconductor）进行对比。PMOS是栅极低电平导通、高电平断开的器件，可用于控制与电源之间的导通。而NMOS则是栅极高电平（VGS > Vt）导通、低电平断开的器件，主要用于控制与地之间的导通。在数字电路设计中，NMOS和PMOS通常结合使用，以实现各种复杂的逻辑功能。

### 应用实例

在数字电路中，NMOS的高电平导通特性被广泛应用于逻辑门电路的设计。例如，与门、或门和非门等基本逻辑门都可以通过NMOS来实现。此外，NMOS还常用于开漏输出和负逻辑电路设计中。

综上所述，NMOS是一种低电平导通器件，在数字电路设计中发挥着重要作用。了解NMOS的导通特性及其工作原理对于理解整个电路的功能至关重要。希望本文能够帮助读者更好地理解这一关键概念。
