mos管全桥逆变电路

发布时间:2025-02-21编辑:国产MOS管厂家浏览:0

在当今科技飞速发展的时代,电能作为最基本和最重要的能源形式之一,其转换与控制技术一直是电子工程领域研究的核心。特别是在可再生能源、电动汽车以及高效电源转换系统等领域,如何高效、稳定地将直流电转换为交流电,成为了工程师们不断探索的课题。在这场技术的盛宴中,mosfet管全桥逆变电路以其独特的优势和卓越的性能,成为了主角之一,它不仅代表了电力电子技术的一个重要分支,更是推动绿色能源革命和电气设备革新的关键力量。

### 一、基本原理

mosFET管全桥逆变电路是一种将直流电转换为交流电的电力电子电路,主要由四个金属-氧化物-半导体场效应晶体管(MOSFET)组成,这四个MOSFET通常成对地连接在一起,形成两个桥臂,从而构成一个全桥结构。通过控制这四个MOSFET的导通和关闭,可以实现直流电到交流电的转换。具体来说,在正半周内,S1和S4导通,直流电源的正极连接至输出负载的正极;而在负半周内,S2和S3导通,直流电源的负极连接至输出负载的正极,从而实现交流电输出。

### 二、主要组成部分

1. **功率开关管**:选用合适的功率MOSFET作为开关元件,它们需要能够承受预期的电压和电流负载,并且具有较低的导通电阻以减小损耗。

2. **驱动电路**:用于产生控制功率MOSFET导通和关断的信号。这些信号必须具有足够的驱动能力来确保MOSFET能够迅速且完全地切换状态。

3. **控制器**:根据所需的输出波形(例如正弦波)来调整驱动信号的占空比和频率。控制器可能包括模拟电路、数字电路或者两者的结合。

4. **滤波器**:用于平滑输出波形,去除高频噪声和谐波成分。常见的滤波方法包括使用电感器和电容器组成的LC滤波器。

5. **保护电路**:包括过流保护、过热保护等,以确保系统在出现异常情况时能够安全运行并减少损害。

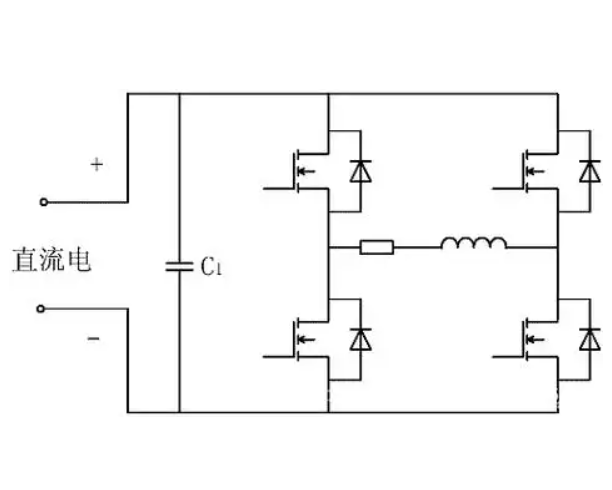

mos管全桥逆变电路

### 三、关键技术参数

1. **额定功率**:指逆变器能够连续输出的最大功率。

2. **输入电压范围**:指逆变器可以接受的直流输入电压的范围。

3. **输出电压**:指逆变器输出的交流电压的有效值或峰值。

4. **效率**:指逆变器转换电能的效率,即输出功率与输入功率之比。

5. **谐波失真**:指逆变器输出波形中含有的除基波外的其他频率成分的比例。

### 四、应用场景

1. **光伏发电系统**:将太阳能电池板产生的直流电转换为可供家庭或电网使用的交流电。

2. **储能系统**:将蓄电池或其他储能设备中的直流电转换为交流电供负载使用。

3. **电动汽车**:将电池存储的直流电能转化为驱动电机所需的交流电能。

4. **不间断电源(UPS)**:在市电断电时提供备用电源,确保关键设备如计算机和通信设备继续运行。

5. **变频空调**:通过改变供电频率来调节压缩机的速度,从而达到节能的目的。

综上所述,MOSFET管全桥逆变电路凭借其高效能、高可靠性及广泛的应用前景,已成为现代电力电子技术中不可或缺的一部分。随着新材料的发展和技术的进步,未来MOSFET管全桥逆变电路将在更多领域发挥更加重要的作用,为人类社会创造更多的价值。
