n沟道mos管开启条件

在电子电路的广袤天地中，N沟道MOS管犹如一位精准的交通指挥员，掌控着电流的流向与通断。了解其开启条件，对于电子工程师和电路设计者而言至关重要。接下来，我们将深入剖析N沟道mos管开启的奥秘，探寻栅极电压、漏极电压等关键要素如何协同作用，奏响电子电路的和谐乐章。无论是信号处理的微妙瞬间，还是电源管理的高效运作，亦或是电机驱动的强劲动力，N沟道mos管都以其独特的开启机制展现出卓越性能。让我们一同揭开这一神秘面纱，开启电子探索的精彩旅程。

### 一、栅极电压：开启的关键钥匙

#### （一）阈值电压的重要性

栅极电压是开启N沟道MOS管的首要条件。当施加在栅极上的电压（VGS）达到一定值时，MOS管开始导通。这个特定的电压值被称为阈值电压（Vth）。阈值电压是栅极电场足以吸引足够数量的载流子到沟道区域形成导电通道的最小电压。不同的N沟道MOS管可能有不同的阈值电压，通常在2V到4V之间，具体取决于器件的设计和制造工艺。

#### （二）电场效应

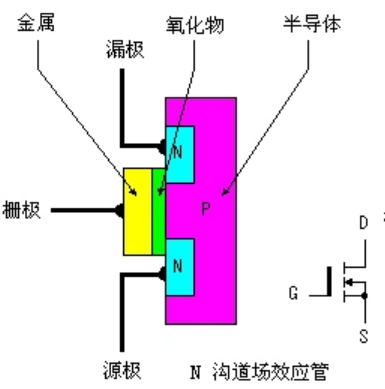

当栅极电压高于阈值电压时，一个电场会在栅极下方的半导体表面产生。这个电场能够吸引电子（对于N沟道MOS管），将它们聚集在源极附近的半导体表面，形成一个N型的导电沟道。随着栅极电压的进一步增加，沟道中的电子浓度也会增加，从而增强导电能力，使更多的电流能够在漏极和源极之间流动。

#### （三）对导电能力的影响

一旦导电沟道形成，MOS管就开始导通，允许电流从漏极流向源极。栅极电压的大小不仅决定了MOS管是否导通，还影响了导通的程度。较高的栅极电压会使沟道更加丰富，电子浓度更大，从而降低沟道电阻，使得漏极电流能够更顺畅地流动。反之，较低的栅极电压（但仍高于阈值电压）会使沟道较窄，电子浓度较低，导致沟道电阻增大，漏极电流减小。

### 二、漏极电压：影响导电状态的因素

#### （一）饱和导通条件

除了栅极电压外，漏极电压（VDS）也对N沟道MOS管的导电状态起着重要作用。当漏极电压较低时，即VDS小于VGS减去阈值电压（VDS < VGS - Vth），MOS管处于饱和导通状态。在这种状态下，电流通过沟道从漏极流向源极，并且电流大小主要由栅极电压控制。此时，MOS管类似于一个可变电阻，其阻值可以通过改变栅极电压来调整。

#### （二）预夹断与截止

如果漏极电压增加到接近或超过VGS减去阈值电压（VDS ≥ VGS - Vth），MOS管将从饱和导通状态进入预夹断或截止状态。在预夹断状态，沟道在漏极一端开始变薄，导致漏极电流不再随漏极电压的增加而显著增大。最终，当漏极电压足够大时，MOS管完全截止，几乎没有电流通过。这种截止状态相当于一个关闭的开关，阻止了漏极和源极之间的电流流动。

#### （三）实际应用中的考虑

在实际电路设计中，需要根据具体的应用需求来选择合适的漏极电压范围，以确保N沟道MOS管工作在合适的导电状态。例如，在模拟开关应用中，通常希望MOS管快速进入饱和导通状态以实现高效的信号传输；而在放大器应用中，可能需要精确控制漏极电压以获得所需的放大倍数和线性度。

### 三、负载连接：确保电流有效控制

#### （一）源极接地的必要性

在大多数应用中，N沟道MOS管的源极通常会被连接到地（GND）。这种连接方式提供了稳定的参考电位，使得栅极电压可以有效地控制漏极电流的通断。当栅极电压高于阈值电压时，电子从源极流入沟道并流向漏极；当栅极电压低于阈值电压时，沟道消失，电流无法通过。

#### （二）漏极接负载或电源

漏极一般连接到负载或电源。当作为开关使用时，N沟道MOS管可以将负载连接到电源或地之间，通过控制栅极电压来实现负载的开启和关闭。例如，在电机驱动电路中，MOS管的漏极可以连接到电机的一端，而电机的另一端则连接到电源。通过控制MOS管的栅极电压，可以方便地控制电机的启动、停止和转速调节。

#### （三）寄生二极管的影响及应对

需要注意的是，N沟道MOS管内部存在寄生二极管，其方向是从源极指向漏极。在某些情况下，如反向电压出现在漏极和源极之间时，这个寄生二极管可能会导通，导致不希望的电流流动。因此，在电路设计中需要考虑寄生二极管的影响，并采取相应的措施来避免其对电路功能造成干扰。例如，可以在外部添加二极管或其他元件来防止反向电流的流动。

总之，N沟道MOS管的开启条件涉及多个方面，其中栅极电压和漏极电压是决定其导电状态的核心因素。通过合理选择这些参数以及正确的负载连接方式，可以使N沟道MOS管在各种电子电路中发挥出最佳的性能，从而实现高效、稳定的信号处理、电源管理和电机驱动等功能。在实际应用中，深入理解这些开启条件并根据具体需求进行优化设计，将为电子产品的性能提升和可靠性提供坚实的基础。
