反激电源mos波形分析

在现代电子设备中，反激式开关电源因其结构简单、成本低、可靠性高等优点，被广泛应用于各种领域。反激电源中的MOS管（，金属氧化物半导体场效应晶体管）是整个系统的关键组件之一，其工作状态直接影响到电源的效率和稳定性。因此，深入理解反激电源中mos管的波形对于设计和优化电源系统至关重要。

一、反激电源的基本原理

反激电源的工作原理主要包括输入整流滤波、PWM（脉冲宽度调制）控制、能量传递与释放四个阶段。具体来说：

1. 输入整流滤波：交流电通过整流电路变为脉动直流电，再经过滤波电路平滑，得到稳定的直流电压。

2. PWM控制：PWM控制器产生高频脉冲信号，控制开关管的通断，从而调节输出电压。

3. 能量传递：开关管导通时，电能以磁场能的形式存储在变压器中。此时，次级线圈的二极管处于截止状态，无电流流过。

4. 能量释放：开关管关断时，初级线圈产生的反向电动势使次级线圈中的二极管导通，能量通过二极管传递到负载，同时给输出电容充电，维持输出电压的稳定。

二、MOS管在反激电源中的作用

mos管作为开关器件，在反激电源中扮演着至关重要的角色。它负责将输入的直流电压转换为高频脉冲信号，进而通过变压器实现电能的传递和转换。MOS管的工作状态（导通或截止）直接影响到变压器的能量储存和释放过程，从而决定输出电压的高低和稳定性。

三、MOS管波形分析

在反激电源的工作过程中，MOS管的栅极、漏极和源极都会呈现出特定的波形。这些波形反映了MOS管的工作状态，对于分析和优化电源系统具有重要意义。

1. 栅极波形：栅极波形是由PWM控制器产生的高频脉冲信号。该信号控制MOS管的通断，其频率和占空比直接影响到输出电压的大小。栅极波形通常为矩形波，其上升沿和下降沿对应于MOS管的导通和截止瞬间。

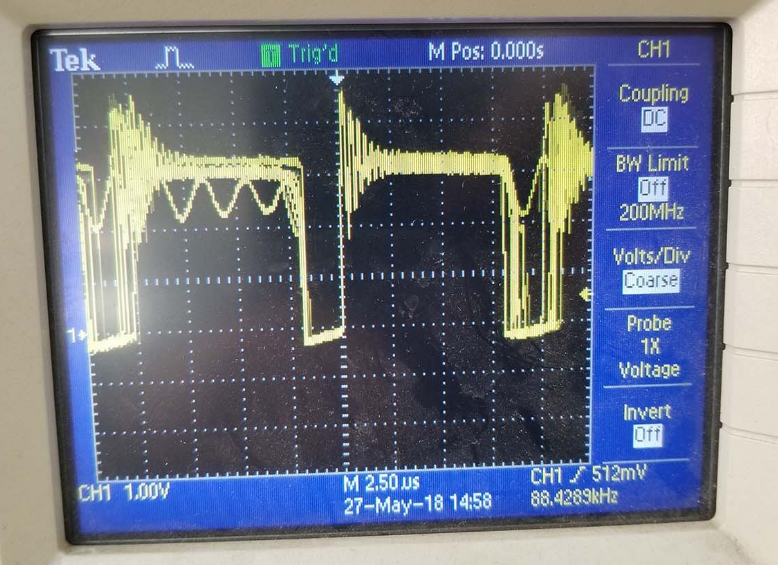

2. 漏极波形：漏极波形反映了MOS管在导通和截止状态下的电压变化情况。当MOS管导通时，漏极电压接近于零；当MOS管截止时，漏极电压迅速上升到输入电压的水平。漏极波形的上升沿和下降沿对应于变压器能量的储存和释放过程。

3. 源极波形：由于MOS管的源极通常连接到输入电压的低侧，因此源极波形相对稳定，主要受到漏极电流的影响而产生微小的波动。

四、设计考虑因素

在设计反激电源时，需要充分考虑MOS管的工作条件和特性，以确保电源系统的高效稳定运行。以下是一些关键的设计考虑因素：

1. 驱动芯片的选择：使用专用的MOSFET驱动芯片来驱动MOS管，可以提高驱动能力和兼容性。例如，TC4420和SI823X系列隔离驱动芯片都是常用的选择。

2. 寄生参数的处理：驱动线路走线会产生寄生电感，与MOS管的结电容组成LC振荡电路。为了降低震荡Q值并使震荡迅速衰减，可以在栅极串联适当的电阻。此外，为了防止静电或干扰导致MOS管误导通，建议在MOS管G-S之间并联一个电阻以降低输入阻抗。

3. 散热问题：由于MOS管在开关过程中会产生热量，因此需要考虑散热问题。合理的散热器设计和布局可以有效降低MOS管的工作温度，提高电源系统的可靠性和寿命。

对反激电源中MOS管波形的深入分析有助于我们更好地理解和优化电源系统的性能。通过合理的设计和调试，可以确保MOS管在最佳工作状态下运行，从而提高电源的效率和稳定性。
