场效应管导通和截止的条件

### 一、场效应管的结构和原理

场效应管（FET）是一种三端口半导体器件，主要由漏极（D）、栅极（G）和源极（S）组成。它分为结型场效应管（JFET）和绝缘栅型场效应管（mosfet）两大类。无论是哪种类型，其导通与截止的状态均受栅极电压的控制。

场效应管的工作原理基于栅极对沟道区电荷密度的调控。当在栅极上施加一定的电压时，栅极下方的沟道区会出现电子或空穴浓度的变化，从而改变沟道区的电阻。通过调节栅极电压，可以控制沟道区的电流流动，进而实现场效应管的导通和截止状态。

### 二、场效应管导通的条件

场效应管导通是指电流可以通过沟道区从源极流向漏极的状态。具体而言，不同类型的场效应管有不同的导通条件：

1. **N沟道增强型mosFET**：栅极电压（Vgs）必须大于阈值电压（Vth）。当栅极电压超过这个阈值时，沟道区会形成导电路径，电子能够从源极流向漏极。

2. **P沟道增强型MOSFET**：栅极电压（Vgs）必须小于阈值电压（Vth）。在这种情况下，空穴作为多数载流子在沟道区中流动，从而实现导通。

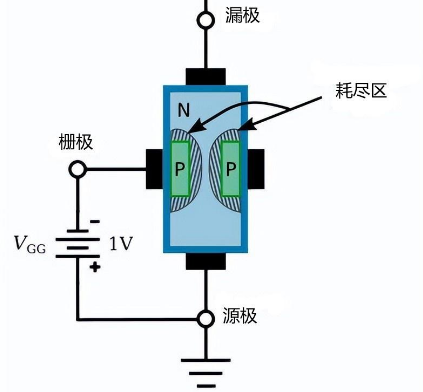

3. **N沟道结型场效应管**：栅极电压为零或负值，且达到一定数值时，沟道区会形成导电通路，允许电子从漏极流向源极。

4. **P沟道结型场效应管**：栅极电压为零或正值，且达到一定数值时，空穴作为多数载流子在沟道区中移动，从而实现导电。

### 三、场效应管截止的条件

场效应管的截止是指没有电流从源极流向漏极的状态。具体来说，不同类型场效应管的截止条件如下：

1. **N沟道增强型MOSFET**：当栅极电压（Vgs）低于阈值电压（Vth）时，沟道区无法形成足够的电场，导致沟道关闭，场效应管处于截止状态。

2. **P沟道增强型MOSFET**：当栅极电压（Vgs）高于阈值电压（Vth）时，沟道区中的电场不足以支持空穴的流动，从而场效应管截止。

3. **N沟道结型场效应管**：当栅极电压为正且超过一定值时，耗尽层变宽，沟道被夹断，导致电流无法流通。

4. **P沟道结型场效应管**：当栅极电压为负且绝对值超过一定值时，耗尽层同样变宽，导致通道被夹断，场效应管处于截止状态。

综上所述，场效应管的导通和截止主要取决于栅极电压与阈值电压之间的关系。了解这些条件对于正确应用场效应管至关重要，有助于设计更高效和可靠的电子设备。
