mos管栅极和源极击穿原因

在现代电子技术中，MOS管（金属-氧化物-半导体场效应晶体管）是一种极为重要的元件。它广泛应用于开关电源、放大器、数字电路等多种领域。然而，尽管其应用非常广泛，但在实际应用中，mos管栅极和源极击穿的问题时有发生。这不仅影响设备的性能和可靠性，还可能带来安全隐患。本文将详细探讨mos管栅极和源极击穿的原因。

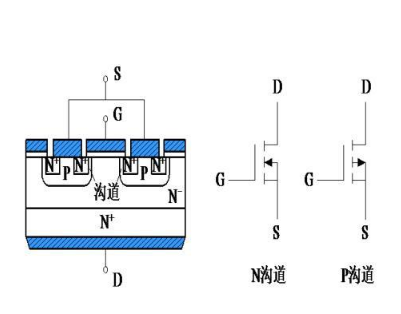

要了解MOS管的栅极和源极击穿问题，首先需要对MOS管的基本结构和工作原理有所了解。MOS管由栅极（G）、漏极（D）、源极（S）以及衬底（B）组成。其工作原理是通过在栅极上施加电压来控制漏极与源极之间的电流。栅极上的电压形成电场，从而调控通道的导电性。这种特性使得MOS管可以作为开关或放大器使用。

栅极和源极击穿现象主要发生在栅极和源极之间，当施加在栅极上的电压过高时，会在栅极和源极之间产生较大的电流，导致击穿。这种现象不仅会损坏MOS管，还会对整个电路系统造成不可逆的损害。下面将从多个方面分析MOS管栅极和源极击穿的原因。

过压是导致MOS管栅极和源极击穿的最常见原因之一。当电路中的电压超过MOS管的最大额定电压时，栅极和源极之间的氧化层会被击穿。这种情况通常出现在开关电源或高压电路中。如果设计不合理或保护措施不足，很容易出现过压现象。因此，在实际应用中，需要合理选择MOS管的耐压等级，并增加相应的电压保护装置，如稳压二极管、压敏电阻等，以防止过压情况的发生。

静电放电（ESD）也是导致MOS管栅极和源极击穿的一个重要因素。ESD是一种常见的电磁现象，尤其在干燥的环境中更容易发生。静电放电会产生瞬间的高电压，直接作用于栅极和源极之间，从而导致击穿。为了防止ESD引起的击穿，需要在设计和制造过程中采取防静电措施，例如使用防静电材料、增加接地设计、安装静电消除器等。此外，操作人员在进行电路板焊接和测试时，也应当佩戴防静电手环，以减少静电对元件的损害。

除了外部因素之外，内部因素也可能导致MOS管栅极和源极击穿。例如，MOS管内部的热应力和机械应力可能会引起结构损坏。当MOS管在高温环境下长时间工作时，内部温度升高，材料的热膨胀不均匀会导致内应力增大，最终引发栅极和源极间的击穿。为了减少这种情况的发生，可以在设计中加入散热装置，如散热片、风扇等，并尽量降低工作温度。同时，选择合适的材料和工艺也能提高元件的抗热性能。

另一个导致MOS管栅极和源极击穿的原因是过流。虽然过流主要影响的是漏极和源极之间的电流，但在某些情况下，过大的电流也会通过寄生电容耦合到栅极，导致栅极电压升高，进而引发击穿。为了避免这种情况，可以在电路设计中加入限流保护装置，如保险丝、电流检测电阻等，以限制电流的峰值。此外，合理布局电路元件，减少寄生电容的影响，也是一种有效的预防措施。

制造工艺的缺陷也可能导致MOS管栅极和源极击穿。在生产过程中，如果工艺控制不当，可能会导致氧化层厚度不均、杂质掺入等问题，从而降低元件的耐压性能。为了避免这种情况，制造商需要严格控制生产工艺，进行严格的质量检测和筛选，确保每一颗MOS管都达到标准要求。

MOS管栅极和源极击穿是一个复杂的问题，涉及过压、静电放电、内部应力、过流以及制造工艺等多个方面。为了有效防止这种现象的发生，需要从设计、制造和使用等多个环节进行综合防护。通过合理选择元件、优化电路设计、加强保护措施以及提高制造工艺水平，可以大大降低MOS管栅极和源极击穿的风险，从而提高电子设备的可靠性和安全性。
