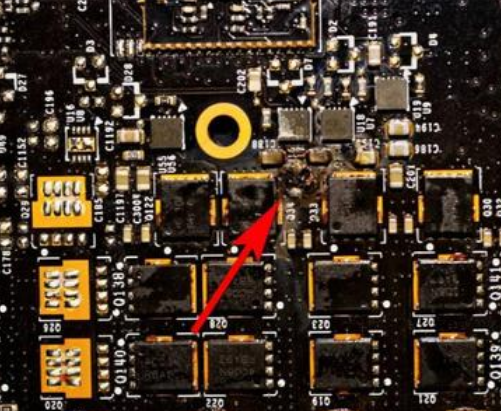

开关电源mos管被击穿的原因

开关电源MOS管击穿的原因主要有以下几方面：

1. **电压因素**

- **过电压**：当电压超过mos管的额定承受电压时，会在其内部引发高程度的电场，导致电子空穴对大量形成，进而引发电弧放电现象，造成mos管击穿。

- **过高的压升率**：开关过程中电压急剧升高产生的过电压，会使MOS管在电场中产生高电区，加速电子形成能量空穴化，从而引发电压击穿，过高的压升率将加剧这种风险。

2. **电流因素**：电流过大时，会导致电流密度升高，电流激发的电压降骤升，密度超过材料的极限会引发局部放电，进而形成电弧放电，最终造成MOS管击穿。

3. **温度因素**：长时间连续工作或在高负载下工作时，开关管温度上升。当温度超过开关管所能承受的温度极限时，内部器件结构和材料的物理特性会发生变化，导致击穿。

4. **设计因素**：如果在设计过程中未能充分考虑到电压突变、电压梯度、电流过载等因素，开关管耐压能力不足，容易造成击穿。

5. **元件质量因素**：开关管内部的介质存在缺陷，如电阻、绝缘层等出现短路或微小孔洞裂纹，都会导致局部场强增加，引发电压击穿。

6. **静电因素**：MOS管的栅极 - 源极间电容小且输入电阻高，容易受外界电磁场或静电感应而带电，少量电荷就可能在极间电容上形成高压，损坏管子。此外，在存储和运输过程中未采取良好的抗静电措施，也可能导致MOS管被静电击穿。

7. **寄生参数因素**：mosfet从导通状态突然切换到关断状态时，由于米勒效应，会产生栅极尖峰电压，若该尖峰电压超过栅源之间允许的最大电压，会击穿MOS管的栅极氧化层。同时，PCB走线存在分布电感，若驱动部分距离MOS管较远，会增加寄生电感，导致栅极电压振荡，可能损坏MOS管。

综上所述，开关电源MOS管击穿是由多种因素共同作用导致的。为避免MOS管击穿，需要从多方面综合考虑，包括合理控制电压、电流和温度，优化电路设计，选择质量可靠的元件，并采取有效的抗静电措施和减小寄生参数影响等。
