一文弄懂mos管的导通过程和损耗分析

1. **MOS管的导通过程**

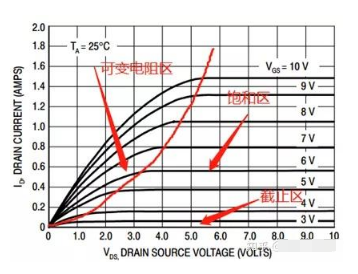

- 以N沟道增强型mosfet为例，当VGS大于阈值电压VGS(th)时，mosFET开始导通，其漏极D和源极S之间呈现低电阻状态。导通后，MOSFET工作在可变电阻区、放大区或饱和区，具体取决于漏源极电压VDS的大小。若VDS较小，MOSFET可能进入线性区（也称可变电阻区），此时漏极电流ID与VDS近似成线性关系，且受VGS控制，不同的VGS值对应不同的曲线斜率，即漏极和源极之间的电阻值Rds由VGS控制。随着VDS增加，MOSFET可能进入饱和区，在饱和区内ID达到饱和值，不再随VDS显著变化，而与VGS呈平方律关系。

- 从关断到导通的过程中，MOSFET需要电流来对寄生电容进行充电。首先，驱动通过RGATE对Ciss充电，使VGS逐渐上升至VGS(th)。当VGS达到米勒平台电压大小Vp时，会出现米勒平台现象，即VGS在该段时间内保持不变。这是因为此时大部分的栅极电荷用来给Cgd电容进行充电，而Cgd电容的电压极性与漏极充电相反，相当于对Cgd反向放电，直到Vgd电压由负变正，结束米勒平台进入可变电阻区。之后，随着栅极电荷的继续增加，Vgs进一步升高，Vds则电压下降，直至MOS管完成导通，Vdd继续给Cgs充电，直至VGS = VDD。

2. **MOS管的损耗分析**

- **开关损耗**：开关损耗包括开通损耗和关断损耗。在开通过程中，由于存在米勒平台时间，开关损耗主要集中在该时间段内。米勒平台时间内，虽然电流Id已达到最大值保持不变，但Vds仍在下降，会产生功率损耗。关断时，mos管的电压和电流的变化过程与开通相反，也存在类似的功率损耗。此外，开关损耗还与MOS管寄生电容Crss有关，其大小可以通过公式Id=gfs(Vp-Vgs(th))或Id=K(Vp-Vgs(th))²进行估算。

- **栅极驱动损耗**：栅极驱动电路在驱动MOS管时也会消耗功率。栅极驱动损耗主要取决于栅极电荷Qg，可通过公式P=Vgs×Ig×f进行计算，其中Vgs为栅极驱动电压大小，Ig为栅极平均电流，f为栅极驱动信号频率。

- **导通损耗**：导通损耗是指MOS管在导通后，由于漏源电流在导通电阻Rds(on)上产生的压降引起的损耗。导通损耗的计算公式为Pon=IDSrms²×Rds(on)×K×Don，其中IDSrms为漏极电流有效值，Rds(on)为导通电阻，K为热系数。

综上所述，MOS管的导通过程涉及多个阶段和复杂的物理过程，而其损耗分析则涵盖了开关、栅极驱动和导通损耗等多个方面。深入理解这些特性和机制对于优化MOS管的性能和应用至关重要。
