mos管米勒平台下陷的原因

在电子元件的世界里，MOS管以其独特的性能和广泛的应用成为了不可或缺的角色。然而，在深入探索其工作原理的过程中，一个引人关注的现象逐渐浮出水面——那就是mos管在开启时VGS出现的台阶现象，即所谓的“米勒平台”。这一现象并非孤立存在，而是与mos管内部的多个因素紧密相关，尤其是那些看似微小却影响深远的寄生电容。

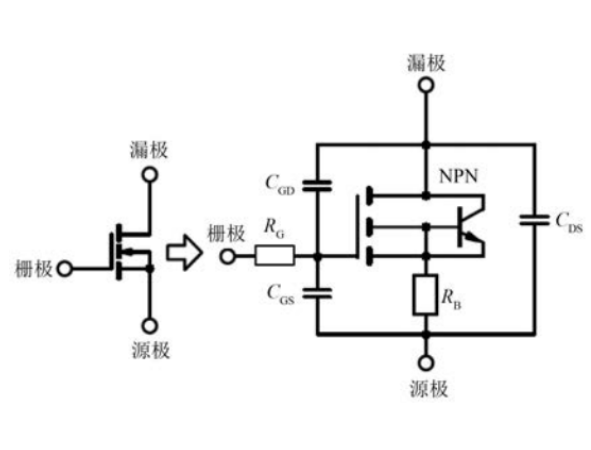

让我们简要回顾一下mosfet的基本结构和工作原理。MOSFET，全称，是由源极（Source）、栅极（Gate）、漏极（Drain）和衬底（Body）四个端子组成的关键电子元件。它的核心工作机制是通过改变栅极与源极之间的电压（Vgs），来控制从源极到漏极的电流流动，从而实现对电路功能的精确调控。正是这种能力，使得MOSFET在电子开关、放大器以及各种模拟与数字电路中发挥着至关重要的作用。

当MOSFET从截止状态过渡到饱和区时，一个有趣的现象悄然发生——那就是米勒平台的出现。这个平台并非简单的电压稳定阶段，而是MOS管内部复杂物理过程的外在表现。具体来说，随着Vgs的增加，MOS管开始导通并形成一个导电通道。但在这个过程中，由于栅极和漏极之间存在的寄生电容Cgd（也被称为米勒电容），Vgs会上升到某一特定电压值后形成一段稳定期，这段时期内Vgs的变化速率减缓，仿佛被“卡住”了一样。这就是所谓的米勒平台效应。

究竟是什么导致了这个米勒平台的下陷呢？答案依然隐藏在MOS管的内部结构中。当MOSFET开始导通时，漏极电压Vds开始下降，但与此同时，由于Cgd的存在，栅极电压Vgs也会受到影响而产生额外的变化。这种变化并不是瞬时完成的，而是需要一定的时间来达到新的平衡状态。在这个过渡过程中，Vgs会暂时保持在一个相对稳定的值上不动，直到Vds足够低以至于不再影响Vgs为止。这个过程中产生的额外电压降就是导致米勒平台下陷的直接原因。

进一步分析可知，这个额外的电压降实际上是由两个主要因素共同作用的结果：一是Cgd本身的大小；二是Vds下降的速度。Cgd越大或者Vds下降得越快，则米勒效应越明显，从而导致的Vgs变化也就越显著。反之亦然。因此，通过优化这两个参数可以有效地减少甚至消除米勒平台的影响。例如采用低寄生电容的设计或是使用更慢速的开关策略等措施都可以在一定程度上缓解这个问题。当然这些方法各有利弊需要在实际应用中权衡考虑。

除了上述提到的主要因素外还有一些次要因素也可能对米勒平台的形成产生影响比如温度变化、工艺差异等都会对Cgd的实际值产生影响进而影响到整个系统的动态特性。因此在实际设计过程中还需要根据具体情况进行综合考虑以确保最终产品能够满足预期的性能要求。

虽然米勒平台是一个相对复杂的问题但它却是理解和掌握MOSFET行为模式的重要一环。通过对这一现象的研究不仅可以帮助我们更好地理解这类器件的内在机制还能够指导我们在实际应用中如何更加合理地选择和使用它们以获得最佳的效果。
