mos管防电池反接电路分析

在电子设备和电路中，防止电池反接是至关重要的。电池若被错误地接入电路，可能会导致电路损坏甚至引发安全事故。传统的方法是通过串接二极管来解决这一问题，但二极管存在压降较大的问题，尤其在低压供电场合，这种压降会显著影响系统的效率。因此，使用MOS管来防止电池反接成为一种越来越受欢迎的选择。

一、MOS管防反接电路的基本原理

mos管防反接电路的核心是通过利用mos管的导通与截止特性来实现对电源极性的判断和控制。以NMOS管为例，当电池正接时，MOS管的寄生二极管会先导通，使得源极（S）电位接近电池电压，而栅极（G）电位为VBAT减去二极管压降（约0.6V），这样VGS大于开启电压，MOS管导通，电流主要通过MOS管流通，压降几乎可以忽略不计。相反，当电池反接时，VGS为0，MOS管不导通，电路断开，从而保护负载。

二、PMOS管的应用

相较于NMOS管，PMOS管在某些情况下表现更为优越。PMOS管在电池正确连接时能够零电压导通，而不需要额外的偏置电压。这使得PMOS管在低电压应用中更具优势。具体工作原理如下：当电池正接时，电流通过体二极管导通，使源极（S）电位降至电池电压减去二极管压降，栅极（G）接地，这样VGS为负值，PMOS管导通；当电池反接时，VGS为零或正值，PMOS管不导通，电路断开。

三、连接技巧与注意事项

在使用MOS管进行防反接设计时，需要注意以下几点：

1. 寄生二极管的利用：刚上电时，寄生二极管的导通作用使得MOS管满足导通条件。这是实现防反接功能的关键。

2. 电流方向与DS极的关系：mosfet的D极和S极是可以互换的，这不同于三极管的固定电流方向。在设计电路时，应根据电流流向合理布置DS极的位置。

3. 保护措施：为了防止电源反接时产生的瞬间高压损坏MOS管，通常会在栅极串联一个电阻或其他保护元件。

四、实际应用示例

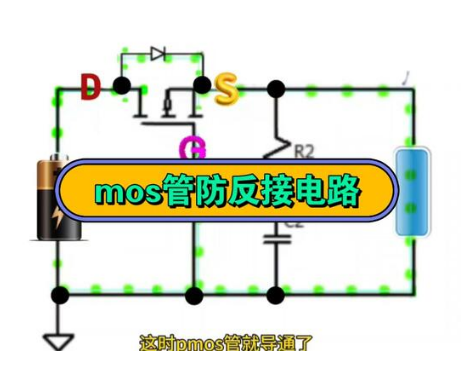

在实际电路中，设计师通常会根据具体情况选择合适的MOS管类型及其配置。例如，在共地系统中常用PMOS管，而在共源系统中则多用NMOS管。以下是一个典型的PMOS防反接电路示意图：

电池(+) ---------- R1 ---------- G (栅极)

|

电池(-) ---------- D ---------- S (源极)

|

负载

在这个电路中，R1用于限流保护，确保在电源上电时的电流不会过大。当电池正确连接时，电流通过体二极管和R1，使栅极电位为负极，PMOS管导通；当电池反接时，栅极为高电平，PMOS管关闭，保护负载。

五、总结

MOS管防反接电路凭借其低压降、高效率的特点，在现代电子电路设计中得到了广泛应用。无论是NMOS还是PMOS，都可以通过合理的电路设计和布局，有效地防止电池反接带来的损害。在实际应用中，需要根据具体的电路需求和工作环境选择合适的MOS管类型及保护措施，以确保电路的安全性和可靠性。
