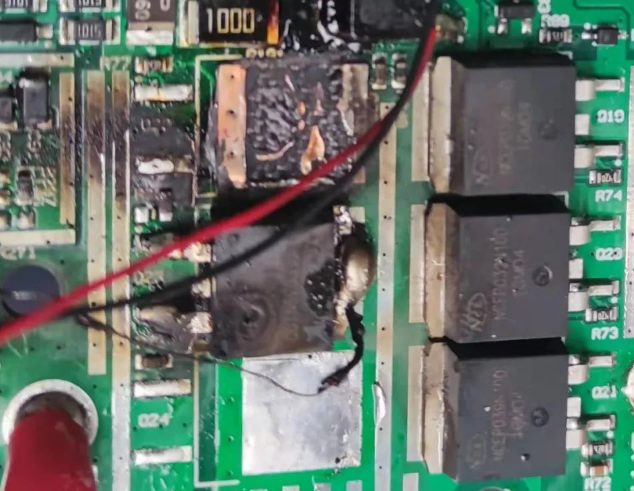

mos管经常烧坏的原因

在探索现代电子电路设计的奥秘时，金属氧化物半导体场效应管（MOS管）无疑扮演着举足轻重的角色，它们如同电路中的精密开关与放大器，默默地支撑着各类电子设备的运作。然而，正如任何技术产品都可能面临挑战一样，mos管在实际使用中也时常遭遇烧毁的问题，这不仅打断了设备的正常功能，还往往给使用者带来不小的困扰。深入理解mos管烧毁的缘由，不仅是提升电子产品耐用性的关键，更是每位电子技术爱好者和工程师不可或缺的知识储备。

MOS管烧毁的原因分析

静电放电（ESD）

静电放电是导致MOS管损坏的一个常见而隐蔽的原因。人体、工具乃至环境中的静电积累，一旦与MOS管接触，就可能瞬间释放高电压，穿透其脆弱的栅极氧化层，造成永久性损伤。因此，在处理MOS管时，采取适当的防静电措施至关重要。

过压与过流

超出额定值的电压或电流同样是MOS管烧毁的主要原因。设计电路时未充分考虑供电波动、负载变化等因素，或者在测试阶段施加了不当的电压/电流，都可能导致MOS管承受超出其承受能力的压力，进而引发热失控甚至直接烧毁。

温度过高

高温环境对MOS管而言是另一个严峻考验。长期处于过高温度下工作，不仅会加速半导体材料的老化，还会增加漏电流，降低器件性能，直至最终损坏。散热不良或过热保护机制缺失都是导致这一问题的重要因素。

错误的安装与接线

不正确的安装方式或接线错误也是MOS管故障的重要原因之一。例如，误将高边N沟道MOS管用作低边开关，或是在PCB布局时忽视了散热通道的设计，都会增加烧毁风险。

如何避免MOS管烧毁

正确选择与匹配

根据电路的具体需求选择合适的MOS管型号，确保其在电压、电流、开关速度等方面满足设计要求。同时，考虑工作环境的温度范围，选择具有适当温度等级的器件。

强化静电防护

建立良好的ESD防护体系，包括使用防静电手环、工作台接地、采用防静电包装材料等，减少静电对MOS管的威胁。在操作前，可通过触摸接地物体释放自身静电。

精心设计电路保护

在电路设计中融入过压、过流保护机制，如使用TVS二极管吸收尖峰电压，设置合适的限流电阻，以及实施热插拔保护策略，可以在异常情况下有效保护MOS管免受损害。

优化散热方案

确保MOS管拥有足够的散热空间，合理布局PCB上的热源与散热器，必要时采用主动散热技术，如风扇冷却或液冷系统，维持器件工作在安全温度范围内。

严谨的测试流程

在电路原型制作完成后，进行全面细致的测试，包括电压、电流、温度监控以及模拟各种极端工况下的运行情况，确保电路设计没有疏漏，同时也验证了所选用的MOS管能够稳定工作。

结语

MOS管虽小，但其健康状态直接影响到整个电子系统的性能与寿命。通过深入了解烧毁背后的科学原理，并采取一系列预防措施，我们不仅能显著降低因MOS管故障导致的设备停机风险，还能在设计与调试过程中积累宝贵的经验，为创造更加可靠、高效的电子产品奠定坚实基础。作为电子技术的探索者与传播者，我们有责任也有能力将这些知识分享给更多人，共同推动电子技术的进步与发展。
