大功率mos开关电路

在现代电子设备中，mosfet（金属氧化物半导体场效应晶体管）扮演着至关重要的角色。作为一种高效的开关元件，它广泛应用于电源管理、信号放大和逻辑电路中。特别是在需要快速开关和高电流承载能力的应用场景中，大功率mosFET开关电路因其高效率和可靠性而受到重视。本文旨在为电子工程师提供一个详细的大功率MOSFET开关电路设计指南，包括电路图解析、关键参数选择以及实际应用案例分析。

一、MOSFET基础知识

我们简要回顾一下MOSFET的基础知识。MOSFET是一种电压控制的场效应晶体管，其工作原理是通过改变栅极电压来控制漏极电流。根据导电类型，MOSFET可以分为N沟道和P沟道两种；按照结构，则可以分为平面型和垂直型。对于大功率应用来说，通常使用的是垂直型N沟道MOSFET，因为它能够提供更好的散热性能。

二、电路图解析

接下来，我们将通过一个典型的大功率MOSFET开关电路来详细解析其构成与工作原理。在这个电路中，主要包含以下几个部分：输入驱动级、输出功率级以及保护措施。

1. 输入驱动级：这部分负责接收来自控制器或其他信号源的控制信号，并将其转换为适合驱动MOSFET开关的信号。为了确保快速响应，通常会采用专门的驱动器芯片或门电路来实现这一功能。

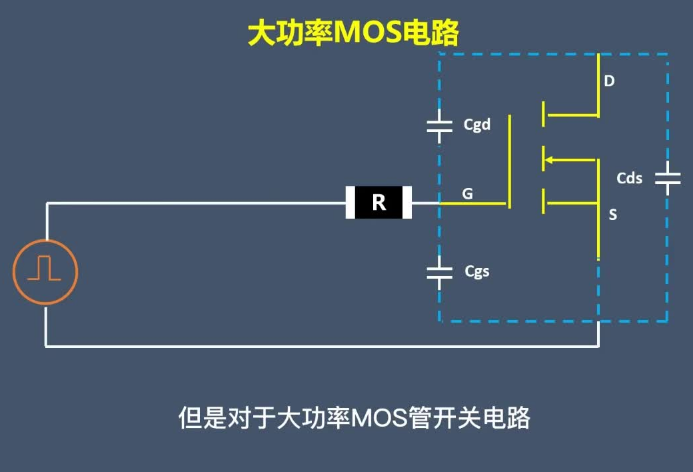

2. 输出功率级：这是整个电路的核心所在，即我们所关注的大功率MOSFET本身。当给到栅极适当的正偏压时（对于N通道），MOSFET将处于导通状态；反之，则关闭。值得注意的是，为了保证良好的动态特性，还需考虑寄生电容的影响，并采取相应措施减小它们带来的负面影响。

3. 保护措施：为了防止过流损坏或者短路等情况发生，一般会添加如TVS二极管、保险丝甚至是专用的保护IC等组件作为额外的安全保障。此外，还可以根据实际情况调整布局以优化热分布，进一步提高系统稳定性。

三、关键参数选择

在设计过程中，正确选择MOSFET的关键参数对于最终效果至关重要。以下是几点建议：

• 额定电压：应至少比工作条件下的最大峰值电压高出20%以上。

• 连续电流能力：根据实际负载情况选取合适的型号，注意留有一定余量。

• 导通电阻(R_on)：越低越好，但同时也意味着成本更高。需要在性能与成本之间找到平衡点。

• 开关速度：对于要求高频操作的应用来说尤为重要。较快的切换速率有助于提高效率但也可能增加电磁干扰。

• 封装形式：考虑到散热问题及安装便捷性等因素进行选择。

四、实际应用案例分析

让我们通过几个具体的实例来看看这些理论是如何被应用于实践中的。例如，在电动汽车充电站内部使用的DC-DC转换器就广泛采用了基于IGBT（绝缘栅双极型晶体管）的设计方案。虽然这里提到的是IGBT而非普通MOSFET，但其基本原理相似且很多设计理念都是相通的。另一个例子则是太阳能光伏系统中的MPPT控制器，该设备利用高效能的功率MOSFET实现对太阳板输出电流的有效调节，从而达到最大化能量采集的目的。

无论是哪种具体应用场景，只要掌握了上述基本原则和技术要点，相信每位工程师都能够根据自己项目的实际需求灵活运用相关知识完成高质量的大功率MOSFET开关电路设计与优化工作。希望本文能够为广大读者提供有价值的参考信息！
