如何判断nmos和pmos导通和截止

在现代电子设备中，mosfet（Metal-Oxide-Semiconductor Field-Effect Transistor，即金属氧化物半导体场效应晶体管）扮演着至关重要的角色。其中，Nmos和PMOS是两种常见的类型。了解如何判断它们的导通与截止状态，对于电子工程师而言是必不可少的。本文将详细介绍NMOS和PMOS的导通条件及其区别。

NMOS管的导通条件主要取决于Vgs（栅源电压）。当Vgs大于阈值电压Vth（通常是2V到4V）时，Nmos管开始导通。此时，电流从漏极D流向源极S。如果Vgs小于Vth，那么NMOS管则处于截止状态。因此，判断NMOS管是否导通，只需查看Vgs是否超过其阈值电压即可。

而PMOS管则有所不同，其导通条件是当Vgs小于某一负值的阈值电压（绝对值通常也在2V到4V之间）时，PMOS管会导通。这意味着当栅极电压低于源极电压一个特定数值时，电流将从源极S流向漏极D。若Vgs大于或等于这一阈值电压的绝对值，PMOS管便会截止。

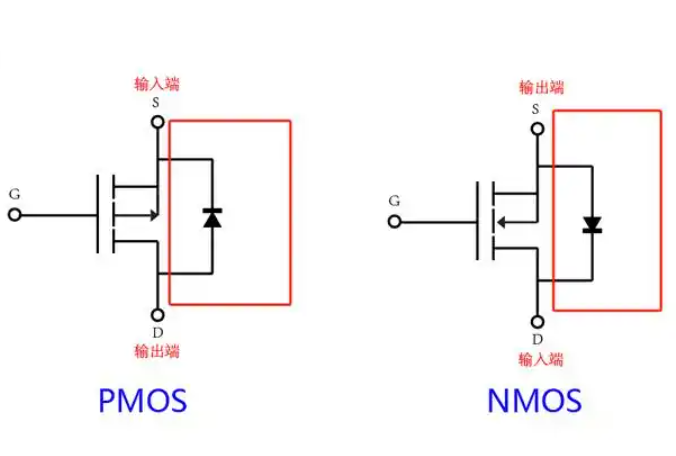

总结起来，NMOS和PMOS的区别主要体现在以下几个方面：

1. NMOS管的电流方向为D到S，需Vgs大于阈值电压才能导通；

2. PMOS管的电流方向为S到D，需Vgs小于某一负值的阈值电压才能导通；

3. NMOS管在低电平（0V）时截止，在高电平（>Vgs > Vth）时导通；

4. PMOS管在低电平（0V）时导通，在高电平（Vgs > |Vth|）时截止。

理解NMOS和PMOS的这些基本特性，有助于我们更好地设计和分析数字电路中的逻辑状态。例如，在CMOS逻辑电路中，NMOS和PMOS管常被用作开关元件，通过控制它们的导通与截止状态来实现逻辑功能。此外，在设计电源管理电路时，选择合适的MOSFET类型以及配置正确的Vgs电压，可以有效控制电路的工作状态，提升整个系统的稳定性和效率。

掌握NMOS和PMOS的工作原理及其判断方法，对于任何一位电子工程师都是至关重要的。在实际设计和调试过程中，准确判断和合理利用这些特性，可以帮助我们快速定位问题并找到解决方案。
