mos管ds电压波形振荡原因

在现代电子设备的心脏地带，MOS管（金属-氧化物-半导体场效应晶体管）扮演着不可或缺的角色，其性能直接关系到整个系统的稳定性和效率。特别是在追求高速、高能效的今天，mos管DS端电压波形的振荡问题，如同潜藏在精密电路中的隐形杀手，不仅挑战着电子工程师的智慧，也直接影响到设备的正常工作乃至寿命。本文旨在深入剖析这一现象背后的原因，为工程师们提供解决之道，共同守护电子设备的“心脏健康”。

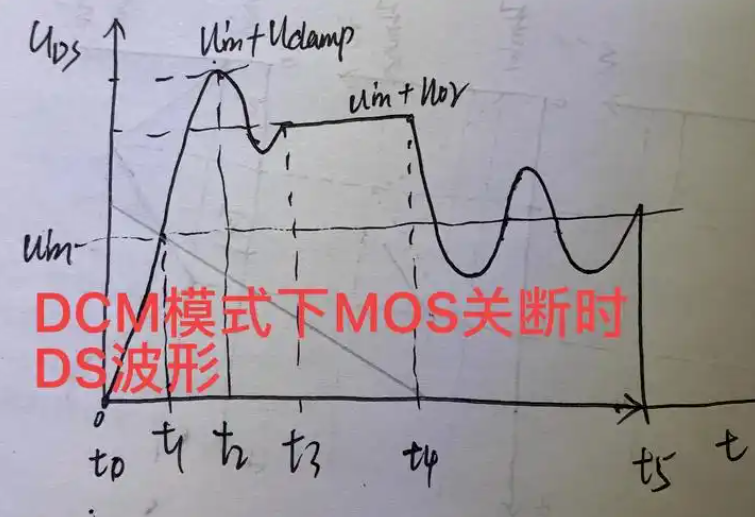

一、MOS管DS端电压波形振荡：现象与影响

在高频和高功率应用场景下，mos管作为开关元件，其理想状态下应快速而准确地完成导通与截止状态的切换。然而，实际情况中，我们常会发现DS端电压波形出现意外的振荡现象，这种振荡不仅会导致能量损耗增加，还可能引起信号失真，严重时甚至会损坏元器件。因此，理解并解决这一振荡问题，对于提升电路性能至关重要。

二、振荡根源探究：多维度解析

1. 寄生参数的影响

任何实际电路中都不可避免地存在寄生电容和寄生电感，这些微小但不可忽视的元素，在高频工作条件下，会成为振荡的重要诱因。例如，MOS管的栅极寄生电容与驱动电路间的相互作用，会在开关瞬间产生额外的电流尖峰，进而引发振荡。

2. 开关速度与驱动能力

MOS管的开关速度与其驱动电路的能力密切相关。过快的开关速度虽然能提升效率，但也可能导致瞬态过程中的能量无法及时释放，形成电压尖峰或振荡。反之，驱动能力不足则会使开关过程拖沓，同样容易诱发不稳定。

3. 负载特性

不同的负载条件对MOS管的工作状态有着显著影响。感性负载（如电机、变压器等）在开关瞬间会产生反电动势，这不仅增加了MOS管的负担，还可能成为振荡的触发点。此外，负载的变化速率也会影响振荡的发生概率和强度。

4. 布局与布线

PCB设计中的布局与布线策略，尤其是地线的布置，对减少振荡具有重要作用。不合理的布局可能导致电流路径过长，增加寄生电感，而不当的布线则可能引入额外的耦合干扰，共同作用下加剧振荡问题。

三、破解之道：策略与实践

1. 优化驱动电路

选择合适的驱动芯片，确保其输出能力强于MOS管的门极电荷需求，同时考虑加入缓冲电路来平滑开关过程，减少振荡发生的可能性。

2. 调整开关速度

根据具体应用需求，适当调整MOS管的开关速度，避免过快导致的瞬态问题。有时，通过牺牲部分效率来换取更高的稳定性是值得的。

3. 改善负载匹配

对于感性负载，可以考虑加入RC吸收回路或使用钳位二极管来抑制反电动势。同时，优化负载的设计与布局，减少其对电路稳定性的影响。

4. 精心设计布局

在PCB设计阶段，注重地线的合理布局，尽量缩短电流回路，减少寄生电感。对于敏感元件，采取隔离措施以减少相互干扰。同时，利用仿真工具预测并优化布线方案，确保信号完整性。

结语

MOS管DS端电压波形的振荡问题是电子工程师在日常工作中经常遇到的一项挑战，它考验着我们的理论知识与实践经验。通过深入理解振荡的根源，并采取有效的预防与解决措施，我们不仅能够提升电路设计的质量和可靠性，更能推动电子设备向更高性能、更高稳定性的目标迈进。在未来的探索中，让我们持续优化设计，不断突破技术边界，为电子世界的繁荣贡献力量。
