mos管驱动步进电机电路

在现代精密控制与驱动的领域，步进电机及其驱动电路扮演着至关重要的角色。其中，采用MOS管（Metal-Oxide-Semiconductor Field Effect Transistor）作为关键组件的驱动电路，因其独特的性能和优势而广受青睐。本文将深入探讨mos管驱动的步进电机电路，解析其工作原理、组成结构以及典型应用，旨在为工程师和技术人员提供一份有价值的参考。

## 一、步进电机基本原理与MOS管驱动概述

### 1. 步进电机简介

步进电机是一种将电脉冲信号转化为相应的机械位移的执行元件。每输入一个脉冲信号，电机就转动一个固定的角度，这个角度称为步距角。通过改变脉冲的频率，可以控制电机的转速；通过改变脉冲的数量，可以实现精确的定位。

### 2. mos管在驱动电路中的作用

MOS管作为一种电压控制型功率开关器件，具有开关速度快、导通电阻小、热耗散低等优点。在步进电机驱动电路中，MOS管负责快速切换电机绕组的电流方向，实现电机的精确控制。与传统的双极型晶体管相比，MOS管在开关过程中无需大量的基极驱动电流，因此更加适合高频、高效的电机驱动应用。

## 二、MOS管驱动步进电机电路详解

典型的MOS管驱动步进电机电路通常由以下几个部分组成：电源模块、控制模块、MOS管驱动阵列、步进电机及反馈系统。

### 1. 电源模块

电源模块负责为整个电路提供稳定的工作电压和电流。根据步进电机的规格和驱动需求，电源模块需要具备足够的输出能力和稳定的电压调节功能。

### 2. 控制模块

控制模块是整个电路的核心部分，它接收外部的控制信号（如脉冲序列和方向信号），并根据预设的逻辑算法生成相应的控制指令。这些控制指令随后被发送到MOS管驱动阵列，以控制电机的转动。常见的控制芯片有A3977、DRV8825等，它们集成了复杂的控制算法和故障检测机制，简化了电路设计和调试过程。

### 3. MOS管驱动阵列

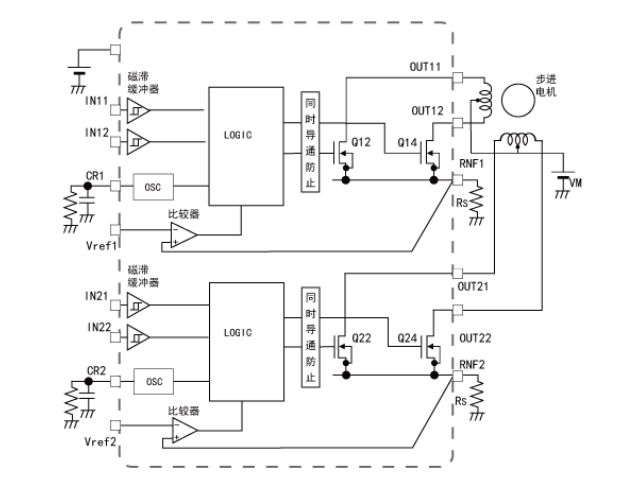

MOS管驱动阵列是由多个MOS管组成的功率放大电路，负责将控制模块的控制指令转换为足以驱动步进电机的大电流。每个MOS管都连接在电机的一个绕组上，通过控制其导通和截止状态来切换电机绕组的电流方向。从而产生磁场旋转力矩，使电机转子发生转动。H桥电路作为一种经典的MOS管驱动结构，广泛应用于步进电机的驱动中。

### 4. 步进电机与反馈系统

步进电机作为执行元件，直接响应MOS管驱动阵列的控制信号，产生相应的机械运动。为了提高控制精度和稳定性，通常会引入反馈系统来实时监测电机的运行状态。反馈系统可以通过霍尔传感器等装置来检测电机的实际位置和速度，并将这些信息反馈给控制模块进行闭环控制。

## 三、典型应用示例

以下是一个基于A3977控制芯片的两相双极性步进电机驱动电路设计示例：

1. **电源接入**：将外部电源接入A3977的供电引脚，确保电源电压符合数据手册的要求。

2. **电机连接**：将步进电机的四个引出线分别连接到A3977的STEP+、STEP-、DIR+和DIR-引脚。STEP+和STEP-引脚分别连接到A3977内部的MOS管H桥电路，用于控制电机绕组的电流方向；DIR+和DIR-引脚用于控制电机的转动方向。

3. **控制信号接入**：将外部控制器（如单片机或PLC）产生的STEP和DIR信号分别接入A3977的对应控制引脚。STEP信号为脉冲序列，用于控制电机的转速和位移；DIR信号为方向信号，用于控制电机的转动方向。

4. **配置参数**：根据步进电机的规格和应用需求，通过外部电阻或电容配置A3977的工作参数，如电流输出、斩波频率等。

5. **运行调试**：上电后，通过外部控制器发送STEP和DIR信号，观察电机的响应情况。根据需要调整控制参数和电路设计，直至满足性能要求。

## 四、结论与展望

随着科技的进步和工业自动化的发展，步进电机及其驱动技术不断推陈出新。MOS管凭借其优异的性能和广泛的应用前景，在步进电机驱动领域占据了重要地位。未来，随着新型半导体材料和技术的研究和应用，MOS管的性能将进一步提升，为步进电机乃至整个自动化产业带来更多可能性。同时，我们也期待看到更多创新的电路设计和控制算法涌现出来，推动步进电机技术向更高精度、更快速度、更强适应性方向发展。
