十种常用MOS管驱动电机电路详解

在电子设备和机器人技术迅速发展的今天，电机作为核心组件之一，其驱动与控制显得尤为重要。MOS管（）由于其开关速度快、导通电阻低等优点，被广泛用于各种电机驱动电路中。本文将详细介绍十种常用的mos管驱动电机电路，帮助大家更好地理解每种电路的特点和应用场合。

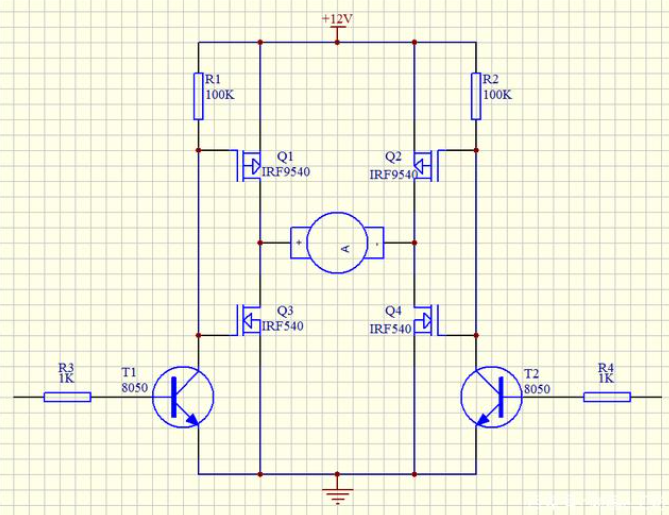

一、H桥电机驱动电路

H桥电路是一种典型的直流电机控制电路，因其形状类似英文字母“H”而得名。它由四个mos管组成，通过控制对角线的MOS管导通，可以实现电机的正转、反转及停止。

二、改进型H桥电路

为了使H桥电路更加安全可靠，通常会增加使能控制和方向逻辑。这种设计可以防止同侧MOS管同时导通，避免短路问题。

三、自举电路

在高端MOS管驱动中，自举电路是关键。通过自举电容和二极管的组合，可以在不增加额外电源的情况下，提供足够的Vgs电压来驱动高端MOS管。

四、图腾柱驱动电路

图腾柱电路常用于放大驱动信号，提供足够的电流以快速开通或关断MOS管。它能有效解决高栅极驱动电流需求的问题。

五、PWM调速电路

PWM（脉宽调制）调速电路通过调节MOS管的占空比来改变电机的平均电压，从而实现无刷电机的无极调速。

六、IR2104半桥驱动电路

IR2104是一款常用的半桥驱动芯片，适用于驱动低端和高端两个N沟道mosfet。它具有硬件死区、硬件防同臂导通等功能，广泛应用于直流电机驱动。

七、全桥驱动电路

全桥驱动电路利用四个MOS管实现对三相无刷电机的全面控制。每个相位由一对MOS管控制，可实现复杂的换相操作。

八、带有保护功能的驱动电路

为了防止过流、过热等问题，许多先进的MOS管驱动电路集成了多种保护功能，如过温保护、过流保护等，确保系统安全可靠。

九、隔离型驱动电路

在一些需要电气隔离的应用场合，隔离型驱动电路通过光耦或变压器实现控制信号和功率信号的隔离，提高系统的抗干扰能力。

十、低噪声驱动电路

低噪声驱动电路在设计上注重减少电磁干扰，采用滤波电容和屏蔽措施，适用于对噪声敏感的应用场景。

MOS管驱动电机电路种类繁多，每种电路都有其独特的优势和适用场景。选择合适的电路不仅能提高电机的运行效率，还能延长使用寿命。随着技术的发展，越来越多的新型驱动电路不断涌现，为电机控制提供了更多的选择和可能性。
