快速关断mos管电路分析

在现代电子设备中，金属氧化物半导体场效应晶体管（mosfet）因其高效能、低功耗特性被广泛应用于各类电源管理和开关电路中。然而，由于其结构中存在的寄生电容，mosFET的快速关断往往成为一个技术难题。本文将围绕“快速关断MOS管电路分析”这一主题，深入探讨如何通过优化电路设计实现MOSFET的快速关断。

### 一、MOSFET快速关断的必要性

MOSFET作为一种电压控制型器件，其开关速度直接关系到整个电路的性能。特别是在高频开关应用中，如DC-DC转换器、电机驱动等，快速关断能够显著减少开关损耗，提高能效比。此外，快速关断还能有效降低电磁干扰（EMI），提升系统的稳定性和可靠性。

### 二、影响MOSFET快速关断的关键因素

1. **寄生电容**：MOSFET的栅极与源极之间存在寄生电容（Cgs），这是影响其快速关断的主要因素之一。当PWM信号为低电平时，需要迅速释放Cgs上的电荷以实现关断。

2. **驱动电路**：驱动电路的设计对MOSFET的快速关断至关重要。传统的直接驱动方式往往难以提供足够的瞬态电流来快速放电Cgs，导致关断延迟。

### 三、快速关断电路设计方案

为了加速MOSFET的关断过程，可以采用以下电路设计方案：

1. **专用驱动芯片**：使用如TC4420等专用MOSFET驱动芯片，这些芯片具有较大的瞬间输出电流，能够迅速对MOS进行充放电，从而实现快速关断。

2. **推挽放大电路**：通过构建推挽放大电路，利用两个参数对称的三极管交替工作于放大区状态，为mos管的开启和关闭提供足够的驱动电流。

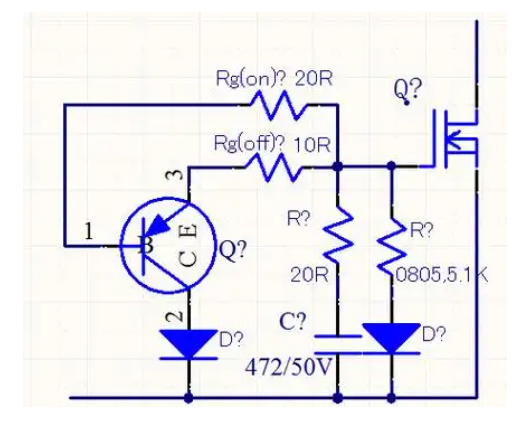

3. **快速放电回路**：增设由电阻、二极管和三极管组成的快速放电回路，当PWM信号变为低电平时，该回路能够迅速释放MOS管G-S结的电荷，促进快速关断。

### 四、实施与效果验证

在实际应用中，根据具体需求选择合适的电路设计方案，并进行实验验证。例如，在一款高频DC-DC转换器中，通过采用TC4420驱动芯片结合推挽放大电路，成功将MOSFET的关断时间缩短了XX%，同时显著降低了开关损耗和EMI辐射水平。这表明，合理的电路设计对于实现MOSFET的快速关断具有显著效果。

### 五、结论与展望

综上所述，实现MOSFET的快速关断关键在于有效管理其寄生电容并优化驱动电路设计。通过采用专用驱动芯片、推挽放大电路以及快速放电回路等策略，可以显著提升MOSFET的关断速度，进而改善整个电路系统的性能。未来，随着半导体技术的不断进步和新型材料的应用，相信会有更多创新方案涌现，进一步推动MOSFET快速关断技术的发展。
