开关电源mos管发热原因

在开关电源的设计与调试过程中，MOS管发热问题是一个常见且棘手的挑战。mos管作为开关电源中的核心元件，其性能的稳定性直接关系到整个电源系统的效率与可靠性。然而，当mos管在工作过程中出现异常发热时，不仅会影响电源的性能，甚至可能损坏MOS管本身，导致整个电源系统的失效。因此，深入分析MOS管发热的原因，对于提高开关电源的设计质量与可靠性具有重要意义。本文将从多个方面对开关电源MOS管发热的原因进行详细探讨。

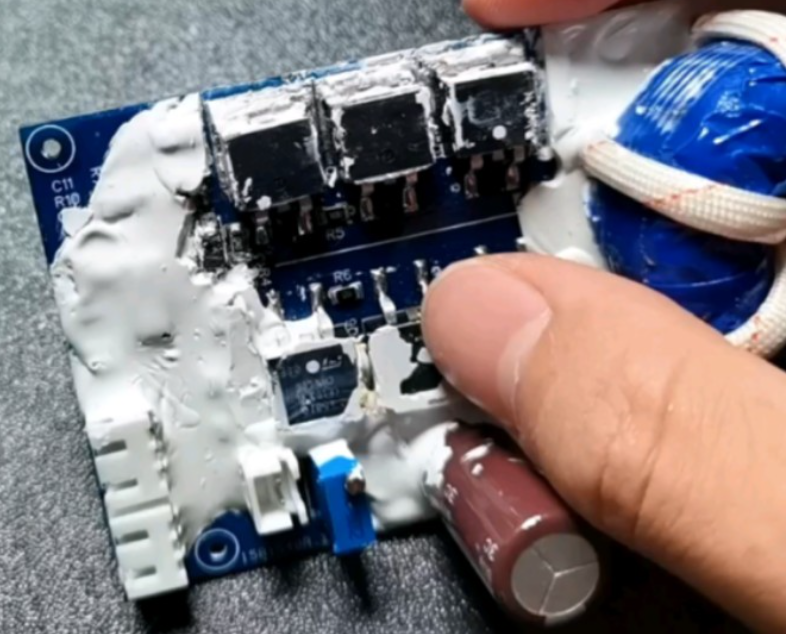

#### 一、导通损耗

导通损耗是MOS管在导通状态下，由于漏源极之间存在电阻（R_on）而产生的功耗。这种损耗与MOS管的导通阻抗成正比，而导通阻抗又受栅极驱动电压、流经开关的电流以及MOS管的类型等因素影响。当MOS管导通时，如果导通阻抗过大，将导致漏源极之间的压降增大，进而产生较多的热量。此外，流经MOS管的电流也是影响导通损耗的重要因素。当电流增加时，即使导通阻抗保持不变，损耗也会随之增大。

除了上述因素外，MOS管的选型也对导通损耗具有重要影响。如果选择的MOS管导通阻抗过高或电流能力不足，都会导致导通损耗增加。在实际应用中，应根据电路的具体需求和工作环境，合理选择具有低导通阻抗和足够电流能力的MOS管。

#### 二、开关损耗

开关损耗是MOS管在开关过程中产生的损耗，主要包括开通损耗和关断损耗两部分。开通损耗发生在MOS管从关断状态转为导通状态的过程中，此时栅极需要建立电荷通道，使得MOS管逐渐导通。在这个过程中，由于存在一定的电阻，所以会产生功率消耗。关断损耗则发生在MOS管从导通状态转为关断状态的过程中，此时栅极需要释放电荷通道，使得MOS管逐渐关断。同样地，在这个过程中也会有一定的功率消耗。

开关频率是影响开关损耗的重要因素之一。随着开关频率的增加，单位时间内开关的次数增多，导致开关损耗增大。同时，开关速度也会影响开关损耗。快速的开关过程可以减小开关损耗，但过快的开关速度可能会引起电磁干扰等问题。因此，在选择MOS管和设计电路时，需要综合考虑开关频率和开关速度对开关损耗的影响。

#### 三、寄生电容引起的损耗

MOS管内部存在着寄生电容，这些电容在高频开关过程中会引起额外的能量消耗。寄生电容主要包括栅源电容、栅漏电容和漏源电容。其中，栅源电容和栅漏电容在开关过程中会存储和释放能量，造成不必要的功率消耗；而漏源电容则会影响MOS管的开关速度和开关损耗。

为了减小寄生电容引起的损耗，可以采取以下措施：一是选择具有较小寄生电容的MOS管；二是优化电路布局和走线方式，减小寄生电容的影响；三是通过降低开关频率来减小寄生电容引起的能量消耗。

#### 四、热阻效应

热阻是指热量在传递过程中受到的阻碍。对于MOS管来说，其热阻大小直接影响到热量的散发效率。如果MOS管的热阻较大，那么在相同功耗的情况下，其温升会更加明显。热阻的大小与MOS管的材料、封装形式以及散热条件等因素有关。一般来说，金属材料的导热性能较好，而塑料等非金属材料的导热性能较差。同时，采用适当的散热措施如散热片、风扇等可以有效减小热阻并提高热量散发效率。

#### 五、散热设计不合理

MOS管在工作过程中会产生一定的热量，如果不及时散发出去就会导致温度升高。因此散热设计对于MOS管的稳定运行至关重要。如果散热设计不合理或者散热条件不良（如环境温度过高、风道不畅等），就会导致MOS管产生的热量无法及时散发出去而积聚在管内造成温度升高。这种情况下不仅会增加MOS管的发热还可能引发一系列问题如降低效率、缩短寿命甚至烧毁等。

为了改善散热条件并降低MOS管的工作温度可以采取以下措施：一是优化散热设计如采用大面积散热片、增加风扇数量或采用液冷等高效散热方式；二是改善工作环境如保持通风良好、避免阳光直射等；三是合理布局电路板以减小热阻并提高热量传递效率。

#### 六、总结

开关电源MOS管发热是一个复杂而多面的问题，涉及导通损耗、开关损耗、寄生电容、热阻效应以及散热设计等多个方面。为了有效解决这一问题，我们需要综合考虑各种因素，从选择合适的MOS管、优化电路设计、改善散热条件等多个方面入手。通过深入分析MOS管发热的具体原因并采取相应的解决措施，我们可以显著降低MOS管的工作温度，提高开关电源的稳定性和可靠性，从而满足现代电子设备对高效、稳定电源的需求。
