mosfet饱和区非饱和区判断条件

金属氧化物半导体场效应晶体管（mosfet）在现代电子器件中有着广泛的应用，其工作原理基于栅极电压控制漏源电流。根据工作状态，mosFET可以分为饱和区和非饱和区。本文将详细介绍这两个区域的划分及其判定条件。

### MOSFET的基本构造

MOSFET由三个主要端子组成：栅极（G）、源极（S）和漏极（D）。其工作机制涉及通过栅极电压控制沟道的导电性。当栅极电压超过阈值电压（Vth）时，沟道形成，电流得以流通。

### 非饱和区

#### 定义与工作原理

非饱和区，又称线性区或三极管区，是指漏源电压（Vds）小于栅源电压（Vgs）与阈值电压（Vth）差值的区域。在此区域内，漏极电流（Id）随漏源电压增加而近似线性增大。这类似于一个可变电阻，阻值由栅压控制。

#### 判定条件

1. **漏源电压**：Vds < Vgs - Vth

2. **沟道状态**：沟道未夹断，电流随着电压增加而线性增加。

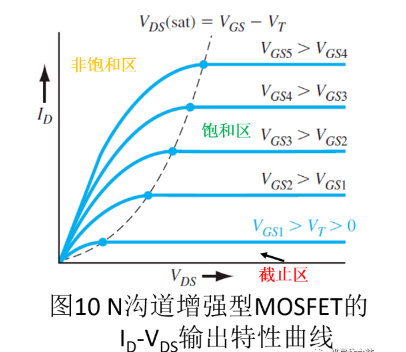

3. **伏安特性曲线**：输出特性曲线呈现线性关系。

非饱和区的电流-电压方程为：

\[ Id = k \times (Vgs - Vth - Vds/2) \times Vds \]

其中k为导电因子，由工艺决定。

### 饱和区

#### 定义与工作原理

当漏源电压（Vds）大于或等于栅源电压（Vgs）与阈值电压（Vth）差值时，MOSFET进入饱和区。此时，即使漏源电压继续增加，漏极电流（Id）几乎不变，表现为恒定电流源。

#### 判定条件

1. **漏源电压**：Vds >= Vgs - Vth

2. **沟道状态**：沟道在漏极端附近发生夹断，形成饱和区。

3. **伏安特性曲线**：输出特性曲线呈非线性，Id基本恒定，与Vds无关。

4. **电流公式**：

\[ Id = k/2 \times (Vgs - Vth)^2 \]

该公式表明在饱和区内，电流主要由栅源电压控制。

### 应用与实际案例分析

理解MOSFET的饱和区与非饱和区对于电子电路设计具有重要意义。例如，在模拟电路中，设计师常利用MOSFET的非饱和区来实现可变电阻；而在数字电路中，MOSFET常被用作开关，工作在饱和区以确保稳定的电流控制。

以CMOS数字集成电路为例，NMOS和PMOS在不同状态下的组合实现了逻辑功能：

1. **NMOS导通，PMOS截止**：输出为0。

2. **NMOS截止，PMOS导通**：输出为1。

3. **NMOS和PMOS都导通或截止**：输出保持不变。

这些状态的切换就是通过控制MOSFET的工作区域来实现的。

### 结论

MOSFET的饱和区和非饱和区的判断条件是其在电路设计中正确应用的基础。通过对漏源电压、栅源电压以及伏安特性曲线的分析，可以准确地确定MOSFET的工作状态，从而更好地实现各种电路功能。理解并掌握这些基础知识，对于电子工程师而言至关重要，有助于设计出更高效、更可靠的电子电路。
