n沟道mos管好坏判断

发布时间：2025-01-10编辑：国产MOS管厂家浏览：0次

在电子元件的广阔天地中，n沟道金属-氧化物-半导体场效应晶体管（简称n沟道MOS管）扮演着举足轻重的角色。它们如同电路中的开关，控制着电流的流向与强弱。然而，当这些微小的守护者出现故障时，如何迅速而准确地判断其好坏，成为每一位电子工程师和爱好者的必备技能。接下来，让我们一同深入探索n沟道mos管的判断方法。

### 一、外观与初步检查

面对一颗疑似出现问题的n沟道mos管，我们首先进行外观检查。虽然外观无法直接反映内部问题，但一些明显的损坏迹象，如烧焦、变色或引脚断裂，可以作为初步判断的依据。接着，确认引脚标识，通常面对自己时，从左到右依次是栅极（G）、漏极（D）和源极（S）。这一步骤看似简单，却是后续检测的基础。

### 二、万用表检测

万用表是判断n沟道MOS管好坏的重要工具。对于新手和非专业人员，推荐使用指针式万用表，因为它能直观地显示电压和电流的变化。

#### 1. 二极管档检测

将万用表调至二极管档，主要利用n沟道MOS管内部的寄生二极管进行检测。注意，不同型号的MOS管，其寄生二极管的开启电压可能有所不同，一般在0.4V至0.7V之间变化。具体步骤如下：

- **短接三个引脚**：先用镊子或铁丝将MOS管的三个引脚短接，释放掉内部的电荷，确保测量的准确性。

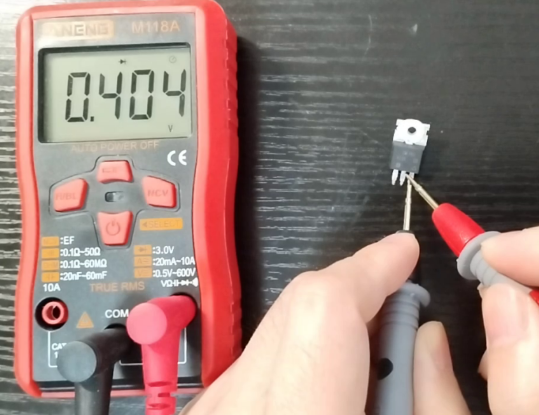

- **正向测量**：将红色表笔接漏极（D），黑色表笔接源极（S）。正常情况下，万用表应显示一个较低的电压值，表明寄生二极管导通。

- **反向测量**：交换表笔，红表笔接S极，黑表笔接D极。此时万用表应显示“OL”或开路状态，因为寄生二极管处于反向截止状态。

n沟道mos管好坏判断

#### 2. 电阻档检测

除了二极管档外，电阻档也可以用来粗略判断MOS管的好坏。需要注意的是，由于MOS管的内部结构特殊，其源极（S）和漏极（D）之间通常有一个二极管连接，因此测量时要考虑到这一点。

- **选择电阻档**：将万用表调至适当的电阻档位。

- **测量D极与S极间电阻**：正常时，无论是正测还是反测，都应该有读数，只是阻值可能不同。如果测量结果为无穷大或接近无穷大，说明MOS管已经损坏。

#### 3. 综合判断

在实际操作中，有时需要结合多种方法进行综合判断。例如，如果二极管档检测正常，但电阻档检测异常，可能是MOS管内部出现了较为复杂的故障。此外，还可以尝试给栅极（G）加电压来观察源极（S）和漏极（D）之间的导通情况，进一步确认MOS管是否工作正常。但这种方法需要一定的电子基础和经验积累，新手操作时需谨慎。

### 三、专业检测设备

对于专业人士来说，使用专业检测设备（如曲线追踪仪）可以更准确地评估n沟道MOS管的性能。但这些设备价格昂贵且操作复杂，不适合普通用户和初学者。在没有专业仪器的情况下，我们可以依赖上述的万用表检测方法和一些基本的电子知识来进行初步判断。

### 四、总结与建议

通过以上步骤的学习，我们基本掌握了如何使用万用表判断n沟道MOS管的好坏。然而，需要注意的是，电子设备的故障往往具有复杂性和多样性，单一的检测方法可能无法完全准确地判断问题所在。因此，在实际操作中我们需要灵活运用各种方法和技巧，结合实际情况进行分析和判断。

另外，对于不熟悉电子设备的用户来说，建议不要轻易尝试自行拆解和维修电子设备上的n沟道MOS管等元件。一旦操作不当导致短路等问题发生可能会引发更严重的故障甚至安全事故,对于这类问题建议寻求专业人士的帮助和指导。
