#### 了解MOS管开关电路

mos管（Metal-Oxide-Semiconductor）是一种常用的电子元件，广泛应用于数字电路、模拟电路和功率电路中。mos管分为N沟道和P沟道两种类型，每种类型在电路设计中的应用都有所不同。MOS管的开关特性使其能够作为电子开关使用，通过控制栅极电压来控制源极和漏极之间的通断状态。

#### 四个MOS管的基本构成与符号

在电子工程中，四个MOS管可以组合成多种形式的开关电路。例如，CMOS（互补金属氧化物半导体）结构就是将N沟道和P沟道mosfet配对使用，以达到更复杂的逻辑功能和电路驱动能力。

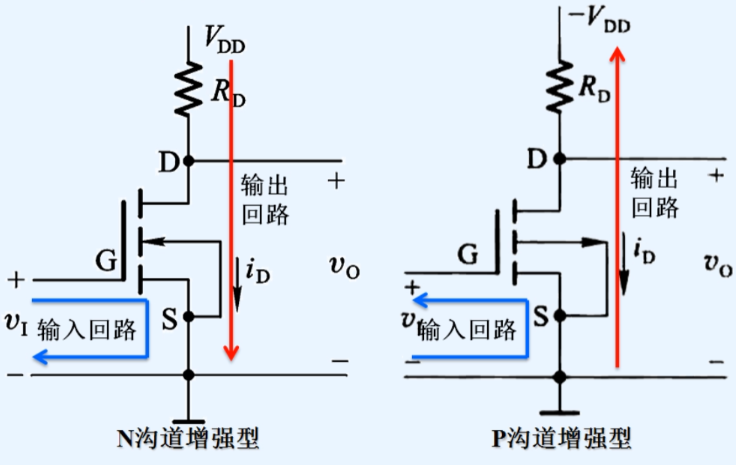

**1. N沟道增强型MOS管**

N沟道MOS管是电子工程中最常见的一种类型，其符号如下：
```
G S D
|| || ||
\___/ | |
=> D
```
其中，G表示栅极，S表示源极，D表示漏极。当栅极电压（Vg）高于源极电压（Vs）时，N沟道MOS管导通。

**2. P沟道增强型MOS管**

P沟道MOS管的符号如下：
```
G S D
|| || ||
___/ | |
=> D
```

P沟道MOS管的工作原理刚好与N沟道相反，当栅极电压低于源极电压时，P沟道MOS管导通。

四个mos管构成的开关电路符号

#### 四个MOS管构成的常见电路结构

**1. CMOS（互补对称开关）**

CMOS结构利用N沟道和P沟道MOS管的组合来实现更优的开关性能。具体电路符号如下：
```
Vdd -----------------------------+
|
N沟道
|
+-------------------------> Qout
|
P沟道
|
---- Qin
|
GND
```
在这个结构中，Qin是输入信号，Qout是输出信号。当Qin为高电平时，N沟道导通，P沟道截止；反之，当Qin为低电平时，P沟道导通，N沟道截止。这种互补结构使得电路能够在不同状态下保持稳定工作。

**2. H桥电路**

H桥电路由四个MOS管组成，常用于电机控制和逆变器中。其电路符号如下：
```
+-----------------------+
| | |
S1 S2 S3
| | |
V1 V2 |
| | |
S4 S3 S4
| | |
+-----------------------+
```
在该电路中，S1和S4为一组，S2和S3为一组，通过对角线上的MOS管同时施加正电压，可以实现电机的不同转向控制。

#### 应用实例与注意事项

**应用实例**

这些MOS管开关电路被广泛应用于各种电子设备中。例如，CMOS结构用于高性能的模拟开关中，而H桥电路则多用于直流电机驱动和相位变换器中。

**注意事项**

在使用四个MOS管构成的开关电路时，需要注意以下几点：
- **电压匹配**：确保栅极电压符合MOS管的工作参数，避免过高或过低的电压损坏器件。
- **热设计**：功率MOS管在高频工作时会产生热量，需要良好的散热设计。
- **寄生电容**：由于MOS管结构中存在寄生电容，在高频开关过程中可能会产生振荡，建议加入适当的滤波电路或缓冲电路。

#### 总结

四个MOS管所构成的开关电路因其高效和可靠的性能被广泛应用于现代电子设备中。理解这些电路的基本原理和实际应用，有助于我们更好地设计和调试电子电路，提高整体系统的性能和可靠性。
