mos管栅极电阻并联二极管选择原则

在电子工程和电路设计领域，金属氧化物半导体场效应晶体管（mosfet）因其独特的开关特性和高效率，在各种电源管理和信号处理电路中发挥着核心作用。然而，为了确保这些高效能器件的稳定运行和延长其使用寿命，设计师们必须对MOS管的保护措施给予足够的重视。特别是mos管的栅极保护，它直接关系到整个电路的可靠性和稳定性，因此选择合适的栅极电阻并联二极管显得尤为重要。

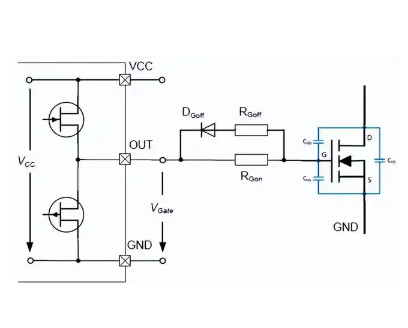

理解mos管的工作原理是选择合适保护元件的前提，MOS管作为电压控制的器件，其栅极与源极之间存在一个寄生电容，这个电容在高频开关动作时会充电或放电，从而影响MOS管的开关速度及性能。当MOS管关断时，如果寄生电容上的电荷无法迅速释放，可能会导致MOS管意外导通，造成电路短路甚至损坏。因此，在MOS管的栅极并联一个电阻和一个二极管成为常见的解决方案。

这个并联的电阻主要起到限流的作用，当IC输出高电平时，驱动电流通过该电阻给寄生电容充电；而当IC输出低电平时，寄生电容上存储的电荷可以通过这个电阻快速释放掉，避免MOS管误操作。同时，电阻还可以消耗因静电积累而产生的过高电压，防止因过压导致的击穿现象。

至于并联的二极管，其功能在于提供一个快速的充电通道，使得寄生电容能够迅速充满电，从而提高MOS管的开关速度。此外，二极管还有助于限制反向电流，保护MOS管免受反向电流的冲击。

选择适当的阻值和二极管类型对于实现最佳性能至关重要。电阻的阻值需要根据MOS管的具体型号和应用环境来确定，一般来说，较小的阻值可以提供更快的充放电速度，但同时也会增加功耗。相反，较大的阻值虽然可以减少功耗，但可能会降低MOS管的响应速度。因此，在选择电阻时需要找到一个平衡点。

而对于二极管的选择，则需要考虑其正向导电特性和反向耐压能力。通常选用肖特基二极管或快恢复二极管，因为它们具有较低的正向压降和较短的反向恢复时间，这有利于提高MOS管的整体性能。

在实际设计过程中，设计师还需考虑电路的工作温度、频率以及可能遭受的外部干扰等因素，以确保所选元件能够在各种工况下可靠工作。此外，随着技术的发展，新型材料和工艺的应用也为设计提供了更多的可能性，例如采用碳化硅（SiC）或氮化镓（GaN）等宽禁带半导体材料制作的MOS管，它们在高频高压环境下表现出色，对保护电路的要求也相应更高。

MOS管栅极电阻并联二极管的选择是一个涉及多方面考量的复杂过程。设计师不仅需要深入理解MOS管的工作原理和电路的实际需求，还要紧跟材料科学的最新进展，才能设计出既安全又高效的电路保护方案。通过对这些细节的精心打磨，我们才能确保电子产品的长期稳定运行，为用户提供更加可靠和高效的服务。
