mos管雪崩能量大好还是小好？

发布时间：2025-01-04编辑：国产MOS管厂家浏览：0次

在现代电子工程领域，金属氧化物半导体场效应晶体管（mosfet）作为关键的电子元件广泛应用。然而，在选择和使用MOS管时，雪崩能量是一个容易被忽视但极其重要的参数。雪崩能量大与小各有利弊，本文将详细探讨这一话题。

### 一、mos管雪崩能量的定义和意义

1. **定义**：mos管的雪崩能量是指在雪崩击穿状态下，器件能够承受的最大能量。这一指标通常由单脉冲雪崩能量EAS和重复脉冲雪崩能量EAR来衡量。

2. **意义**：雪崩能量决定了MOS管在面对过载情况时的稳定性和可靠性。高雪崩能量意味着器件在极端条件下更不容易出现失效，从而提高系统的整体可靠性。

### 二、MOS管雪崩能量大的优点

1. **提高系统的可靠性**
- **增强抗干扰能力**：雪崩能量大的MOS管能够在瞬态过载情况下更好地承受电压尖峰和电流冲击，避免因意外高压而导致的损坏。
- **延长使用寿命**：较高的雪崩能量允许元件在苛刻的工作环境中更长时间地稳定工作，减少更换频率和维护成本。

2. **适用于高要求的应用环境**

- **应对复杂的电力环境**：在一些需要高稳定性的电力转换设备中，如服务器电源、工业控制系统等，选择雪崩能量大的MOS管能有效降低故障率，提升设备整体性能。

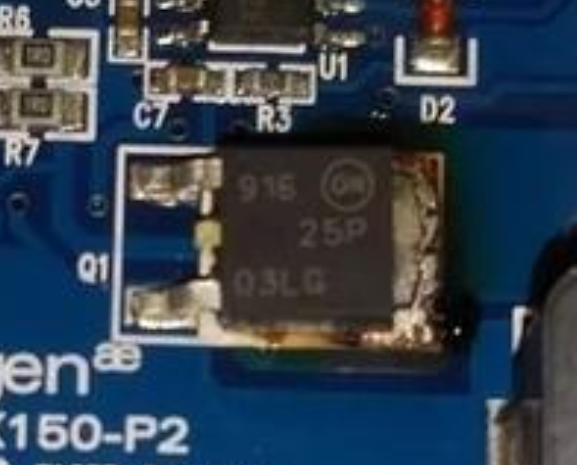

mos管雪崩能量大好还是小好

### 三、MOS管雪崩能量小的优点

1. **降低器件成本**
- **生产成本较低**：一般来说，雪崩能量较小的MOS管在制造过程中要求较低的工艺精度，因此成本相对较低，适合大规模生产和使用。
- **市场普及度高**：低雪崩能量的MOS管由于价格较低，广泛应用于成本敏感型产品，如消费电子产品和家用电器等。

2. **发热较少**
- **热效率高**：雪崩能量小的MOS管在正常工作状态下发热量较低，有助于保持设备的低温运行，提高整体热管理效率。
- **简化散热设计**：对于一些对温度敏感的应用，低雪崩能量的MOS管可以简化散热设计，从而减小设备体积和重量。

### 四、实际应用中的考虑因素

1. **具体应用场景**
- **通讯设备**：在通讯基站和数据中心，电源模块需要高可靠性，此时应选择雪崩能量大的MOS管以确保长时间运行。
- **消费电子**：在智能手机、笔记本电脑等便携式设备中，选用雪崩能量小的MOS管可以在保证性能的同时降低成本和热量。

2. **电路设计和布局**
- **保护机制**：无论选择何种雪崩能量的MOS管，都需要设计合适的保护电路，如过流保护和过温保护，以进一步提升系统的可靠性。
- **热管理策略**：在使用高雪崩能量MOS管时，需要考虑良好的散热设计，以避免因过热导致性能下降或器件损坏。

### 结论

MOS管的雪崩能量大小各有优缺点，具体选择需结合实际应用需求和工作环境。高雪崩能量提供更高的可靠性和耐受性，适用于严苛环境和高要求场景；而低雪崩能量则具有成本低、发热少的优势，适合消费类电子产品和便携设备。通过合理选型和优化设计，可以充分发挥MOS管的性能优势，确保系统稳定高效运行。
