mos管设计与雪崩能量

发布时间：2025-01-03编辑：国产MOS管厂家浏览：0次

在现代电子设备的设计和制造领域，金属-氧化物-半导体场效应晶体管（mosfet）作为关键的电子元件，广泛应用于各种电路中。然而，在实际应用中，mosFET可能会遇到雪崩击穿现象，这不仅会影响器件的正常工作，还可能导致器件损坏。因此，理解并优化MOSFET的雪崩能量设计至关重要。本文将围绕MOS管设计与雪崩能量这一主题，进行深入探讨，并提出有效的应对策略。

#### 一、雪崩能量：定义与影响
- 雪崩能量是衡量MOSFET在遭遇过载或过压情况下，能够吸收的最大能量值而不发生破坏的指标。它直接关联到器件的可靠性和耐久性。

- 当MOSFET处于雪崩击穿状态时，会流过大电流，存在失效风险。这种失效可能源于短路或过热，对器件造成不可逆损害。

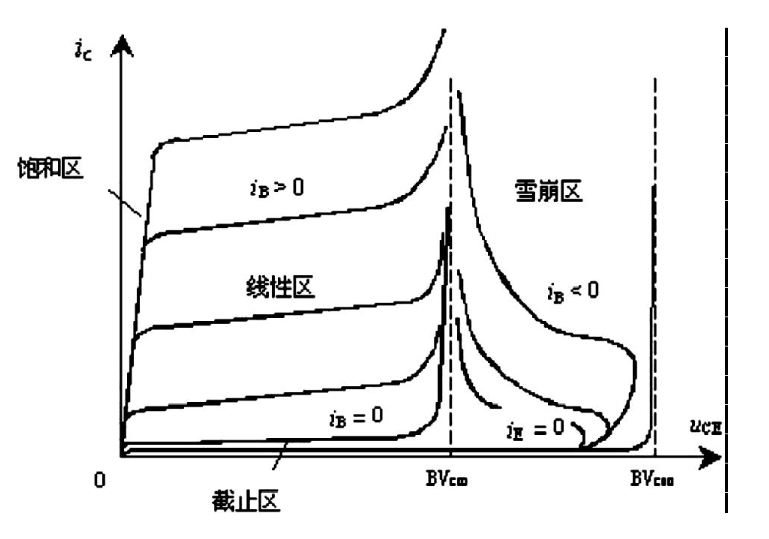

#### 二、雪崩失效机理：深度剖析

1. 碰撞电离：高电场下，自由电子被加速并与硅原子碰撞，产生额外的电子-空穴对，形成连锁反应，导致电流急剧增大。

2. 寄生双极晶体管误导通：雪崩电流可能流经MOSFET的基极寄生电阻，使寄生双极晶体管误触发为导通状态，进一步加剧短路风险。

3. 热量累积：雪崩状态下的能量耗散导致器件温度迅速上升，可能超过器件的最高允许结温，引发热失效。

mos管设计与雪崩能量

#### 三、应对策略：设计优化与保护措施

1. 优化栅极电阻：合理选择栅极电阻值，以减缓电压上升速率，降低dV/dt失效风险。这有助于控制电压变化速度，减少雪崩现象的发生。

2. 改进电路布局：采用更短的引脚封装，降低寄生电感；同时优化电路板布局，减少不必要的电感和电容，从源头上抑制反向尖峰电压的产生。

3. 并接RC吸收回路：在MOSFET的漏源极之间并接RC吸收回路，有效吸收反向尖峰电压，减轻雪崩压力。

4. 串联栅极电阻：串联合适值的栅极电阻，可以抑制dv/dt，增加关断时间，从而抑制反向尖峰电压。但需注意，这会增加关断损耗，因此需权衡利弊。

5. 选用具有雪崩能力的MOSFET：针对特定应用场景，选择具有较强雪崩承受能力的MOSFET型号，确保器件在极端条件下仍能稳定工作。

#### 四、未来展望：技术创新与挑战

随着电力电子技术的飞速发展，对MOSFET的性能要求也在不断提高。未来的研究将更加注重提升MOSFET的雪崩能量，同时降低其功耗和成本。通过材料科学、微纳加工技术以及电路设计的创新，我们有望看到更多高性能、高可靠性的MOSFET产品问世。然而，这也对工程师们提出了更高的要求，需要他们在设计和应用中不断学习和实践，以应对新的挑战和技术难题。
