mos管栅极驱动电阻如何设计

发布时间：2025-01-03编辑：国产MOS管厂家浏览：0次

在现代电力电子设备中，金属-氧化物半导体场效应晶体管（MOS管）扮演着至关重要的角色。它们广泛应用于开关电源、电机驱动和各类功率放大器等电路中。然而，要确保mos管在这些应用中高效稳定地工作，其栅极驱动电阻的设计至关重要。本文将详细探讨mos管栅极驱动电阻的设计方法和注意事项，以帮助工程师在实际项目中实现最佳性能。

#### 一. 基本概念与工作原理

MOS管是一种电压控制器件，其开关速度和效果主要受栅极驱动的影响。栅极驱动电阻（Rg）的选择直接影响到MOS管的开关速度、功耗以及电磁干扰（EMI）。因此，理解MOS管的基本工作机制是进行有效设计的前提。

#### 二. MOS管的模型与关键参数

在进行驱动电阻设计之前，首先需要了解一些关键参数：

1. **输入电容（Ciss）**：包括栅源电容（CGS）和栅漏电容（CGD），影响开关速度和波形。
2. **输出电容（Coss）**：主要由漏源电容（CDS）组成，影响输出波形。
3. **跨接电容（Crss）**：反映反馈效应，影响稳定性和开关特性。
4. **栅极电荷（Qg）**：使栅极电压从0上升到特定值所需的电荷量。
5. **开启电压（UGS(th)）**：使MOS管导通所需的最低栅极电压。

#### 三. 驱动电阻的作用

栅极驱动电阻在MOS管驱动电路中起着关键作用，主要包括以下几个方面：

1. **控制充放电速度**：电阻的大小直接影响栅极电容的充放电速度，从而决定开关速度。
2. **抑制振荡**：合适的电阻可以抑制由于寄生电感和电容引起的振荡，减少EMI。

3. **保护栅极**：限制栅极电流，避免因过高的电流导致栅极损坏。

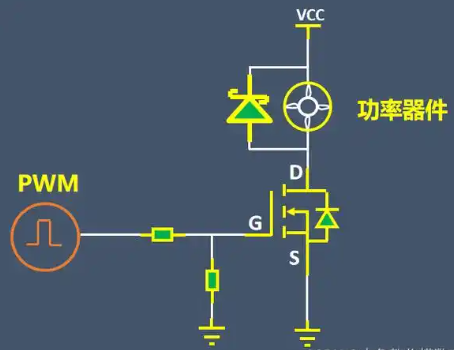

mos管栅极驱动电阻如何设计

#### 四. 驱动电阻的计算方法

设计栅极驱动电阻需要考虑多个因素，以下是一些常见的计算方法：

1. **基于开关速度的需求**：
- 如果要求快速开关，应选择较小的驱动电阻，但这可能会增加EMI。
- 对于较慢的开关速度，可以选择较大的电阻，以降低EMI和开关损耗。

2. **基于传输延迟**：
- 较低的驱动电阻可以减少传输延迟，提高开关响应速度。
- 但过小的电阻可能导致信号反射和振铃现象，需要在设计中找到平衡点。

3. **基于走线电感和电容**：
- 考虑实际电路中的走线电感和分布电容，可以使用经验公式估算合适的电阻值。例如，对于不同长度的走线，可以参考以下估算值：
- 20米长的走线，推荐驱动电阻约为8.94Ω。
- 70毫米长的走线，推荐驱动电阻约为17.89Ω。

#### 五. 实际设计中的注意事项

1. **并联二极管的使用**：
- 为了加快栅极电荷的泄放速度，通常会在驱动电阻上并联一个二极管（如1N4148）。这有助于在关断时迅速释放栅极电荷，减少关断时间。

2. **防止反向谐振**：
- 在实际应用中，由于走线电感的存在，可能会引起反向谐振尖峰。为了抑制这种现象，可以在二极管上串联一个小电阻（例如几十欧姆）。

3. **选择合适的IC驱动能力**：
- 确保驱动IC能够提供足够的瞬态电流，以快速充放电MOS管的栅极电容。如果驱动能力不足，可以考虑使用推挽驱动结构来增强驱动能力。

4. **综合考虑热设计和EMI**：
- 在选择驱动电阻时，还需考虑其对系统热设计的影响，避免过大的功耗导致温升过高。同时，合理布局PCB走线，减少寄生电感和电容的影响，降低EMI辐射。

#### 六. 结论
MOS管栅极驱动电阻的设计是一个复杂的过程，需要在理论计算和实际测试之间不断优化。通过合理的设计，可以显著提升MOS管的工作性能，使其在高效、稳定的状态下运行。希望本文的介绍能为从事相关设计的工程师提供有价值的参考。
