碳化硅mos管的生产工艺流程

发布时间：2024-12-30编辑：国产MOS管厂家浏览：0次

在现代半导体技术不断推动电子产品向更高效、更耐高温、更高频方向发展的过程中，碳化硅（SiC）金属-氧化物-半导体场效应晶体管（mosfet）因其卓越的性能而广受关注。本文将详细介绍碳化硅mosFET的生产工艺流程，帮助读者全面了解这种先进器件的制造过程。

碳化硅MOSFET整个生产流程可以划分为多个主要步骤，每个步骤都至关重要，以下是详细阐述：

1. 碳化硅晶锭生长与切割

碳化硅MOSFET的第一步是生长高纯碳化硅晶锭。这一步骤通常采用物理气相传输（PVT）法、高温气相化学沉积（HT-CVD）或液相法（LPE）等方法进行。PVT法是目前商用主流的方法，尽管其系统稳定性较差，且易产生结晶缺陷，但其应用较为广泛。

2. 衬底制备

晶锭生长完成后，需要进行切割和初步加工，以制成初步的碳化硅单晶薄片。这些薄片经过研磨、抛光和清洗等工序，确保表面平整光滑。此外，还需要对晶片进行高温氧化处理，以提高其表面的电性能和清洁度。

3. 外延层生长

外延层的生长是在碳化硅衬底上通过化学气相沉积（CVD）方法进行的。外延层的质量直接影响到最终器件的性能，因此这一步骤需要严格控制工艺参数，以保证外延层的厚度、均匀性和纯度。

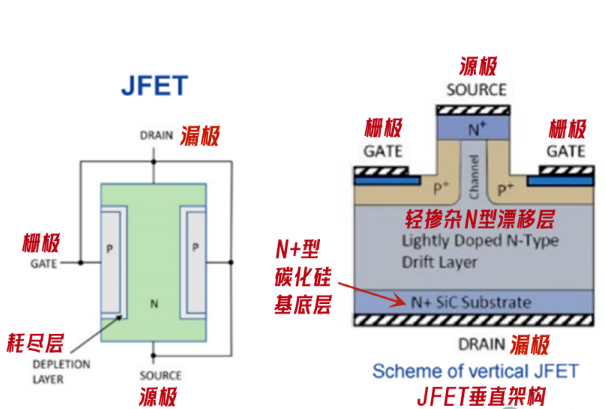

碳化硅mos管的生产工艺流程

4. 光刻技术应用

光刻是将设计好的电路图案转移到碳化硅晶片上的过程。通过在晶片表面涂抹光刻胶、曝光、显影等一系列操作，形成精确的电路图案。这是构建碳化硅MOSFET的重要步骤之一。

5. 掺杂处理

掺杂处理是通过离子注入或扩散的方式，在碳化硅晶片中引入杂质原子，形成n型或p型区域。这一过程控制着器件的导电特性，决定着MOSFET是n沟道还是p沟道。

6. 金属电极制作

金属电极制作包括沉积金属层和电极制备两个部分。金属层通常采用物理气相沉积（PVD）或化学气相沉积（CVD）方法形成，然后通过光刻和蚀刻工艺制备出源极、漏极和栅极等电极结构。

7. 封装与测试

完成上述步骤后，还需要对晶圆进行封装。封装不仅保护了芯片的内部电路，还提供了连接外部电路的接口。最后，通过一系列电性能测试，筛选出合格的产品。

综上所述，碳化硅MOSFET的生产涉及复杂的工艺流程，每一步都需要精密的技术控制和严格的质量检测。正是这些复杂而精细的步骤，造就了碳化硅MOSFET卓越的性能，使其在新能源汽车、光伏逆变器、轨道交通等领域展现出广泛应用前景。
