mos管雪崩击穿是过流还是过压了

发布时间：2024-12-29编辑：国产MOS管厂家浏览：0次

在现代电子设备的设计和运行中，金属-氧化物-半导体场效应晶体管（MOS管）因其开关速度快、输入阻抗高等特性而被广泛应用。然而，在实际使用过程中，mos管可能会遇到雪崩击穿现象。那么，mos管的雪崩击穿是由于过流还是过压引起的呢？本文将详细探讨这一问题。

### 一、理解MOS管的工作原理

MOS管是一种电压控制型器件，其开关状态由栅极电压控制。当栅极电压超过阈值电压时，MOS管导通；当栅极电压低于阈值电压时，MOS管关闭。在正常工作范围内，MOS管能够稳定地工作在其安全工作区（SOA）。

### 二、雪崩击穿的定义与机制

**1. 定义：**
雪崩击穿是指当MOS管的漏极-源极电压（VDS）增加到一定值时，电场强度变得足够强，以至于碰撞电离现象加剧，导致载流子数量急剧增加，最终形成一股强大的电流，这种现象就是所谓的雪崩击穿。

**2. 机制：**
- **电场增强：** 随着VDS的增加，漏极附近的电场强度增大。
- **碰撞电离：** 高电场使得电子获得足够能量撞击晶格原子，产生更多的电子-空穴对。
- **电流激增：** 新生的电子和空穴再次被加速并产生更多的电子-空穴对，形成正反馈循环，导致电流迅速增加。

- **热效应：** 大量的电流通过会导致局部过热，进一步加剧材料的损坏。

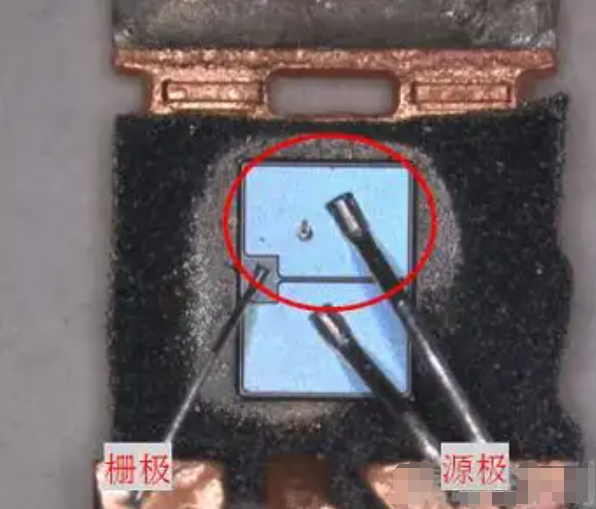

mos管雪崩击穿是过流还是过压了

### 三、MOS管雪崩击穿的原因分析

**1. 过压引起的雪崩击穿：**
- 当VDS超过MOS管的最大额定电压时，会发生雪崩击穿。这种情况下，即使电流没有显著增加，过高的电压也足以破坏MOS管的结构完整性。
- 根据肖特基定理，当电场强度达到临界值时，就会发生雪崩效应。因此，过压是雪崩击穿的主要原因之一。

**2. 过流引起的雪崩击穿：**
- 虽然过流本身不会直接导致雪崩击穿，但它会增加漏极-源极电压降（VDS），间接引发雪崩击穿的风险。
- 如果电路设计不当或存在短路等情况，可能会导致电流急剧上升，从而增加VDS，进而触发雪崩效应。

### 四、预防措施

为了避免MOS管因雪崩击穿而损坏，可以采取以下措施：

1. **选择合适的额定电压：** 确保所选的MOS管具有较高的额定电压，以满足应用需求。
2. **限制电流：** 在电路中加入限流电阻或其他保护元件，防止电流过大导致VDS升高。
3. **优化散热设计：** 良好的散热可以有效降低MOS管的工作温度，减少热效应的影响。
4. **使用稳压二极管：** 在关键部位使用稳压二极管来吸收过压尖峰，保护MOS管不受损害。

### 五、结论

MOS管的雪崩击穿主要由于过压引起，而过流虽然不会直接导致雪崩击穿，但会间接提高VDS，增加雪崩击穿的风险。因此，在实际应用中应特别注意控制电压水平，并采取必要的保护措施以确保MOS管的安全运行。通过合理的电路设计和适当的保护措施，可以有效地预防MOS管的雪崩击穿，延长其使用寿命。
