mos管浪涌电流抑制电路

发布时间:2024-12-28编辑:国产MOS管厂家浏览:0

## 一、引言

在现代电子设备中,开关电源广泛应用于各种系统之中。然而,在电源接通或断开的瞬间,由于电容的充放电特性,会产生显著的浪涌电流,这不仅影响系统的稳定性,还可能对元器件造成损伤。因此,如何有效地抑制浪涌电流成为电源设计中的关键问题。本文将探讨两种常用的基于场效应管(mosfet)的浪涌电流抑制电路设计。

## 二、浪涌电流产生机理

浪涌电流的产生主要是由于输入端的滤波电容在电源刚上电时处于低电位状态,相当于短路,导致大量电流瞬间流入。具体来说,当电源电压突然增加时,电容试图迅速充电至电源电压水平,从而形成高峰值的电流。同理,在电源关闭的瞬间,电容通过放电过程也会导致反向浪涌电流。

## 三、基于P-mosFET的浪涌电流抑制电路

### 1. **工作原理**

P-MOSFET防浪涌抑制电路利用P-MOSFET的电流放大特性,控制输入电流从0逐渐增加,缓慢为输出侧电容充电。其工作过程包括三个阶段:

- **上电阶段**:上电瞬间,电容C1短路,P-MOSFET的栅极和源极之间的电压为0,管子不导通,输入阻抗极大,此时浪涌电流被抑制。

- **C1充电阶段**:输入电压通过R2给C1充电,充电时间常数约为R2*C1。随着C1充电,P-MOSFET的栅极电压逐渐上升,达到开启电压后,P-MOSFET开始导通。

- **Cin充电阶段**:随着C1两端电压逐渐升高,P-MOSFET逐渐导通,电流逐渐增加,给Cin进行充电,充电时间常数为Rsd*Cin。最终,C1两端的电压达到某一值后,充电结束。

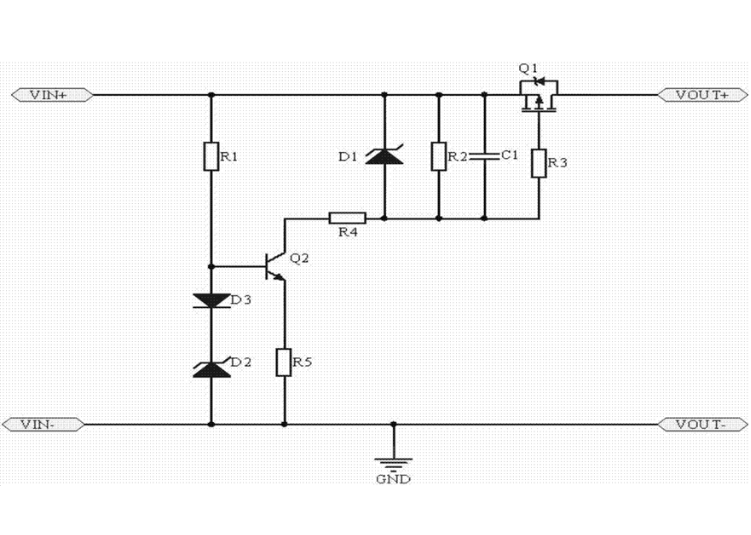

mos管浪涌电流抑制电路


### 2. **优缺点分析**

P-MOSFET方案的优点在于其结构简单且成本较低,适用于多种应用场合。然而,它也存在一些缺陷,如在高频应用中性能可能不佳,以及由于RC参数选择不当可能导致的过冲电压问题。此外,P-MOSFET在低温环境下表现较差,可能需要额外的加热元件来保证正常工作。

### 3. **实际测试波形及分析**

实验数据显示,在采用P-MOSFET浪涌抑制电路后,上电初期的浪涌电流显著减小。通过合理选择RC参数,可以进一步优化浪涌抑制效果,使得整个过程中电流变化更加平稳。

## 四、基于N-MOSFET与继电器的浪涌电流抑制电路

### 1. **工作原理**

该电路结合了N-MOSFET的快速响应和继电器的高耐久性特点。在电源正常启动时,N-MOSFET首先导通,承担大部分瞬态电流。当检测到电流降至安全范围后,继电器闭合,实现持续导电。一旦发生过载或短路等异常情况,N-MOSFET迅速断开,保护电路其他部分不受损坏。

### 2. **关键组件及其作用**

- **NTC热敏电阻**:串联在电路中,用于限制初次上电时的浪涌电流。随着温度升高,其阻值降低,从而减少了功耗。

- **N-MOSFET**:作为电子开关使用,能够在极短时间内切换状态,有效应对突发状况。

- **继电器**:提供物理隔离并提供可靠的长期连接解决方案。

### 3. **实测数据对比及应用场景**

测试结果表明,这种组合式浪涌抑制方案可以在不同负载条件下保持稳定的性能表现。特别是在工业自动化领域,这种设计能够有效应对复杂的电力环境,避免因电网波动引起的故障。

## 五、总结与展望

综上所述,基于MOS管的浪涌电流抑制电路具有结构简单、成本低等优点,在不同的应用场景中表现出了良好的适应性。未来随着材料科学的进步和技术革新,有望出现更多高效能低成本的新型浪涌抑制解决方案。同时,进一步优化现有方案的设计也将是一个重要的研究方向。

参考文献:

[1] 李四君, 黄锦亮, 陈源昌,等. 一种低压大电流直流开关电源的设计 [J]. 电源世界, 2023, S1:0081.

[2] 王智锋, 王李合, 张玉梅, 等. 基于mos管的浪涌电流抑制方法研究 [J]. 电子设计工程, 2024, 32 (06): 79-83.

[3] 周建龙,唐雄英,张玉清.基于MOS管和继电器的浪涌电流抑制电路设计[J].电子元器件与信息技术,1-5.
