四个mos管控制正反转

发布时间：2024-12-25编辑：国产MOS管厂家浏览：0次

在现代电子设备和机器人技术中，电机作为常见的动力源扮演着重要角色。而电机的驱动和控制则是确保其稳定高效运行的关键。本文将详细介绍一种使用四个MOS管构建H桥电路来实现电机正反转控制的方案及其背后的原理。

### 一、H桥电路基础原理

H桥电路由于其形状类似于英文字母"H"而得名，是一种用于控制电机正反转的经典电路结构。它由四个开关组件（通常是mos管）组成，通过控制这些开关的状态可以改变施加到电机两端的电压方向，从而实现对电机转动方向的控制。在这四个开关中，对角的两个同时导通或关闭，这样就可以形成正向或者反向电流，使电机相应地正向转动或反向转动。

### 二、mos管的角色与功能

在H桥电路中，通常采用N沟道增强型功率mosfet作为开关元件。这是因为N沟道MOSFET具有导通电阻小、开关速度快等优点，非常适合用作电子开关。当给MOS管的栅极加上足够的正电压时（大于其阈值电压），源极和漏极之间就会形成一个低阻抗通路，相当于开关闭合；当栅极电压低于阈值电压时，则源极与漏极之间的阻抗很高，相当于开关断开。

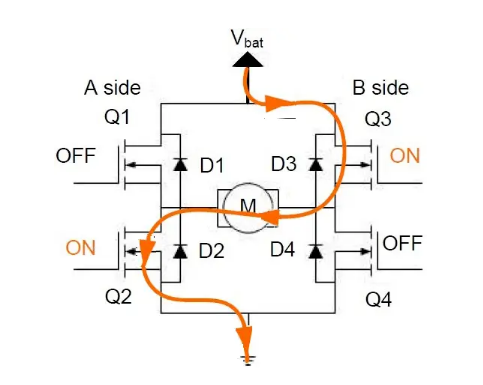

四个mos管控制正反转

### 三、如何实现正反转控制？

通过改变H桥中各个MOS管的导通状态，我们可以控制流经电机的电流方向，具体如下：
- 如果左上角和右下角的MOS管导通，同时右上角和左下角的MOS管截止，则电流从电池正极出发经过左上角的MOS管流向电机一端，再从另一端回流至右下角的MOS管回到电源负极，此时电机顺时针旋转。
- 相反地，如果右上角和左下角的MOS管导通，而左上角和右下角的MOS管截止，则电流方向相反，电机逆时针旋转。

### 四、PWM调速原理

除了能够控制电机的旋转方向外，H桥电路还可以配合脉宽调制(PWM)技术调节电机转速。PWM是一种通过调整信号周期内高电平持续时间的比例来控制平均输出电压的方法。对于H桥电路而言，可以通过调节每个MOS管的占空比（即开启时间占总周期的比例）来改变加在电机两端的有效电压值，进而影响电机的转速。例如，提高占空比意味着增加通电时间，从而加快电机运转速度；降低占空比则减缓速度。

### 五、注意事项

尽管H桥电路结构简单且功能强大，但在实际应用中还需要注意以下几点：
- 确保使用的MOS管参数符合应用要求，特别是最大电流和耐压值。
- 为了避免因短路造成损坏，应在设计时考虑加入适当的保护措施，如过流保护等。
- 在实际装配过程中注意散热问题，因为长时间工作可能会导致温度升高，影响性能甚至损坏部件。

总之，利用四个MOS管构成的H桥不仅可以有效控制电机的正反转，还能通过结合PWM技术实现精确调速，这使其成为了众多领域内广泛使用的电机驱动解决方案之一。无论是在工业自动化还是小型机器人项目中，理解并掌握这项技术都极为重要。
