mos管是二极管还是三极管？

发布时间：2024-12-23编辑：国产MOS管厂家浏览：0次

在现代电子设备和电路设计中，MOS管是一个无法回避的重要元器件。许多人可能感到困惑的是，mos管究竟属于二极管还是三极管呢？为了解答这一问题，本文将从结构、原理和应用等角度对mos管进行全面解析。

### 一、什么是MOS管？

MOS管，全称“金属-氧化物-半导体场效应晶体管”（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种电压控制型晶体管。它由金属（Metal）、氧化物（Oxide）和半导体（Semiconductor）三层结构组成，因此得名MOS管。

mos管是二极管还是三极管

### 二、MOS管的分类

MOS管根据其结构和工作机制的不同，主要可以分为两大类：增强型和耗尽型。其中，增强型又可以进一步分为N沟道和P沟道两种类型。

#### 1. 增强型MOS管
- **N沟道增强型MOS管**：当栅极对源极的电压UGS大于开启电压UT时，MOS管导通。
- **P沟道增强型MOS管**：当栅极对源极的电压UGS小于开启电压（负值）时，MOS管导通。

#### 2. 耗尽型MOS管
- 它与增强型不同，在零栅压下仍然能够导电，但电阻较大。

### 三、MOS管的基本构造

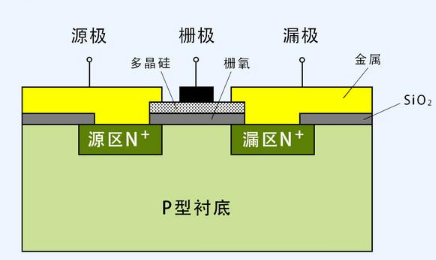

MOS管由三个主要部分组成：漏极（D）、源极（S）和栅极（G）。其结构示意图如下：

!MOS管的结构示意图

MOS管的结构示意图

### 四、MOS管的工作原理

MOS管的核心工作机制是通过栅极电压来控制漏极和源极之间的电流。当在栅极施加正向电压时，会形成一个反型层，使得漏极和源极之间形成导电通道。

具体过程如下：

1. **栅极电压为正**：在N沟道增强型MOS管中，当栅极接正电压时，会在P型衬底上形成一个N型反型层，从而连接漏极和源极，使MOS管导通。

2. **栅极电压为零或负**：对于N沟道增强型MOS管而言，没有形成反型层，因此不会导通。而对于耗尽型MOS管，即便无栅极电压，也存在一个耗尽区允许少量电流通过，不过电阻相对较高。

### 五、MOS管与二极管、三极管的区别

虽然MOS管、二极管和三极管都是半导体器件，但它们在结构和功能上有显著差异。

#### 1. 结构对比
- **二极管**：由一个PN结组成，具有单向导电性。
- **三极管**：由两个PN结组成，有发射极、基极和集电极三个端子。
- **MOS管**：由金属、氧化物、半导体材料组成，包含漏极、源极和栅极三个端子。

#### 2. 功能对比
- **二极管**：主要用于整流和信号限幅。
- **三极管**：用于信号放大和开关电路。

- **MOS管**：用作电压控制的开关和放大元件，特别适用于高频、低功耗电路。

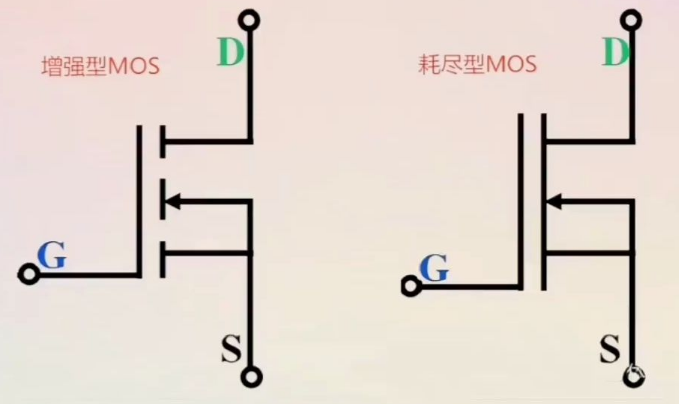

MOS管电路设计符号示意图

### 六、MOS管的优点和应用

#### 1. 优点
- **输入阻抗高**：由于栅极为绝缘态，输入阻抗可达数百兆欧姆，适合高阻抗环境。
- **低功耗**：相较于三极管，MOS管的功耗更低。
- **高频性能好**：适合高频应用场合。
- **热稳定性好**：温度变化对其性能影响较小。

#### 2. 常见应用
- **数字电路**：如CMOS逻辑电路，具备快速开关特性。
- **模拟电路**：如放大器，具备优秀的信号处理能力。
- **功率电子**：如电机驱动和电源管理，能够承受大电流和电压。
- **射频应用**：如无线通信模块，高频特性优异。

### 七、总结

综上所述，MOS管既不是二极管，也不是三极管，而是一种场效应晶体管。其在电路设计、特别是高频、低功耗和高阻抗环境中拥有独特的优势和广泛应用。通过对MOS管的详细探讨，希望大家对它的功能和应用有了更加清晰的认识，能够在实际应用中更好地利用这一重要的电子元器件。
