mos管电流与温度的变化

发布时间:2024-12-22编辑:国产MOS管厂家浏览:0

金属氧化物半导体场效应晶体管(MOS管)作为一种广泛应用于模拟和数字电路的关键器件,其性能受到多个因素的影响,其中温度是一个非常重要的参数。在实际应用场景中,理解mos管的电流-温度关系对于确保电路稳定性和可靠性至关重要。本文旨在探讨mos管漏极电流与温度变化之间的关系,重点分析两者之间的正温度系数特性及其物理机制。

#### MOS管基础

MOS管是一种电压控制型器件,通过调节栅极电压来控制漏极电流。其基本构造包括源极(S)、漏极(D)、栅极(G)和衬底(B)。MOS管根据栅极电压的大小可分为增强型和耗尽型,根据沟道类型又可分为N沟道和P沟道。在实际应用中,N沟增强型MOS管最为常见。

#### 温度对漏极电流的影响

MOS管的漏极电流与温度密切相关。随着温度的升高,漏极电流也会显著增加。这一现象可通过以下几个方面进行解释:

1. **载流子浓度增加**:温度升高导致晶格振动加剧,从而使得硅材料中的本征激发增加,产生更多的自由电子-空穴对。这些额外的载流子会导致漏极电流增加。

2. **迁移率变化**:尽管温度升高会使载流子的晶格散射增加,导致迁移率降低,但由于载流子浓度的大幅增加占据了主导地位,因此整体漏极电流仍然随温度升高而增加。

3. **阈值电压变化**:MOS管的阈值电压会随着温度的升高而下降。较低的阈值电压意味着在相同的栅极电压下,沟道导电能力增强,从而导致漏极电流增大。

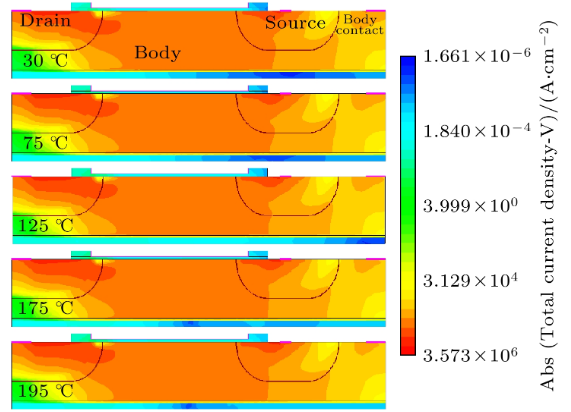

mos管电流与温度的变化关系


#### 漏极电流的温度系数

漏极电流与温度之间的关系可以通过以下公式表示:

\[ I_D = I_{D0} \times (T/T_0)^{n} \]

其中,\(I_D\) 是温度 \(T\) 下的漏极电流,\(I_{D0}\) 是参考温度 \(T_0\) 下的漏极电流,\(n\) 是与工艺相关的常数,通常介于1.5到2之间。该公式说明漏极电流与温度之间存在正温度系数关系。

以一个具体的实例来说明,假设某MOS管在25℃时的漏极电流为100 mA,温度系数为1.8。当温度升高到125℃时,漏极电流将变为约450 mA。这个变化表明,高温环境下,电路设计需要考虑漏极电流的显著增加,以避免器件过热和电路不稳定。

#### 实际应用影响

在实际应用中,漏极电流的温升效应对电路设计有着重要影响。例如,在功率mosfet中,温度升高不仅增加了导通电阻,还可能导致热失控,进一步加剧温升。因此,在设计高功率电路时,必须考虑适当的散热措施,以确保MOS管工作在安全的温度范围内。

此外,在模拟电路中,MOS管的电流-温度关系也会影响偏置电流的稳定性。为了解决这一问题,设计师通常会采用温度补偿技术,例如使用负温度系数的材料或元件,以减小温度对电学性能的影响。

#### 总结

通过对MOS管电流与温度变化关系的探讨,可以看出温度对漏极电流有显著影响,主要表现为正温度系数特性。这种关系的存在要求我们在电路设计和实际应用中,充分考虑温度因素的影响,采取相应的措施确保电路的稳定性和可靠性。未来的研究可以进一步探索不同材料和结构对MOS管温度特性的影响,以优化其在各种应用中的表现。
