mos管防止电流倒灌的方法

发布时间：2024-12-21编辑：国产MOS管厂家浏览：0次

在现代电子设备中，电流倒灌问题对电路的稳定性和寿命构成了严重威胁。为了解决这一问题，金属氧化物半导体场效应晶体管（MOS管）被广泛应用于设计防倒灌电路。本文将系统探讨mos管在防止电流倒灌方面的原理、应用以及具体案例分析。

### 一、mos管的基本工作原理

MOS管是一种电压控制型半导体器件，由栅极（G）、漏极（D）和源极（S）组成。其工作原理是基于栅极电压控制的导电沟道形成与消失，从而控制漏极和源极之间的电流流通。当栅极电压高于阈值电压时，导电沟道建立，MOS管导通；当栅极电压低于阈值电压时，导电沟道消失，MOS管截止。

### 二、MOS管在防倒灌电路中的应用原理

防倒灌电路的核心作用是确保电流只能沿一个方向流动，从而避免电流倒灌对电路造成损害。使用MOS管搭建的防倒灌电路主要利用其单向导电特性及快速的开关能力实现这一目标。

#### 1. N沟道MOS管防倒灌电路

以N沟道增强型MOS管为例，其防倒灌电路原理为：将MOS管的源极连接到电源正极，漏极连接到负载。在正常电流流向下，MOS管处于导通状态，电流从漏极流向源极。而当电流试图反向流动时，由于MOS管的栅极电压低于源极电压，MOS管迅速转为截止状态，阻止了电流的倒灌。

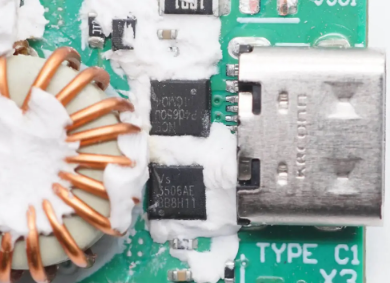

P沟道MOS管防倒灌电路应用

#### 2. P沟道MOS管防倒灌电路

P沟道MOS管的防倒灌电路则稍有不同，其源极连接电源负极，漏极连接负载。当负载端电压高于电源负极时，MOS管导通；反之，当负载端电压低于电源负极时，MOS管截止，同样实现了防倒灌的功能。

### 三、防倒灌电路的具体设计与优化

在实际电路设计中，为了提高防倒灌电路的效率和可靠性，通常需要考虑以下几个因素：

1. **选择合适的MOS管类型**：根据电路的具体需求选择合适的N沟道或P沟道MOS管。
2. **降低导通电阻**：通过选择低内阻的MOS管来降低功耗，提高效率。
3. **快速响应时间**：选用快速开关速度的MOS管，以确保在电流反向时能迅速切断电路。
4. **热稳定性**：考虑MOS管的散热设计和热稳定性，避免长时间工作导致的过热问题。

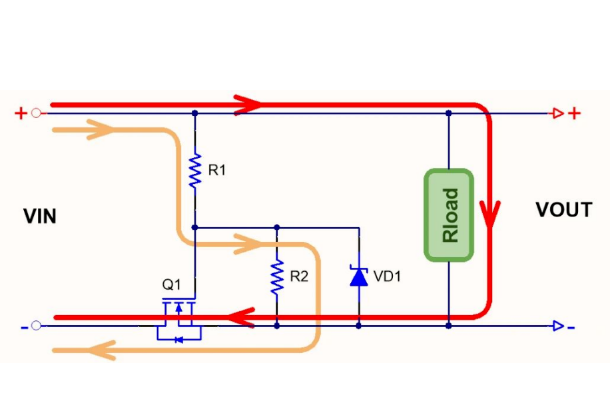

mos管防止电流倒灌的原理设计

### 四、实际案例分析

以USB接口保护电路为例，设计者通常会在USB电源线上串联一个P沟道MOS管，其栅极通过电阻接到地。当USB插头正确插入时（正极连电源），MOS管导通，设备正常工作。若USB插头反插，MOS管栅极为高电平，不会导通，从而有效防止了电流倒灌损坏设备内部电路。

### 五、结论

MOS管在防止电流倒灌方面具有重要作用，通过合理设计的防倒灌电路可以显著提升电子设备的可靠性和寿命。在未来的电子设计中，随着材料科学和技术的进步，更高效、更稳定的MOS管防倒灌解决方案将会不断涌现。
