场效应mos管参数大全

发布时间：2024-12-21编辑：国产MOS管厂家浏览：0次

场效应管（mosfet）作为现代电子技术的基石，其精密的工作原理和广泛的应用领域使其成为电子设备中不可或缺的组件。本文旨在深入探讨场效应管的各项关键参数，帮助读者全面理解其功能特性及应用优势。

### 一、场效应管参数大全详解

1. **开启电压（Vth或VT）**
- **定义**：开启电压（Threshold Voltage）是指在特定温度和栅源电压（Vgs）下，为了使场效应管开始导电所需的最小栅极电压。当Vgs超过这个值时，晶体管开始导通并产生漏极电流（Id）。
- **解释**：对于N沟道增强型mosFET来说，当Vgs大于Vth，器件开始形成导电通道；对于P沟道MOSFET则相反，需要Vgs小于Vth才能导通。这一参数在设计开关电路时特别重要，因为它决定了晶体管的开关速度和功耗。

2. **最大漏极电流（Id(max)或IDM）**
- **定义**：最大漏极电流（Maximum Drain Current）是指场效应管能够承受的最大电流，超过此电流可能会导致器件发热过度甚至损坏。
- **解释**：例如，K2645型号的MOSFET在25°C时的连续最大电流为9A，300°C时的脉冲电流为15A。这一参数决定了场效应管在功率放大和应用中的适用范围。

3. **最大耗散功率（Ptot(max)）**
- **定义**：最大耗散功率（Total Power Dissipation）指的是场效应管可以承受的最大功率耗散，超过该值会导致器件过热损坏。
- **解释**：如IRF540的耗散功率为150W，这直接影响了器件的热设计和散热方案选择，是高功率应用场景中必须考虑的关键参数。

4. **导通电阻（Ron或RDS(on)）**
- **定义**：导通电阻（On-Resistance）是指场效应管在导通状态时的电阻，影响电流通过时的损耗和电压降。
- **解释**：较低的Ron意味着较小的功率损耗和较高的效率。例如，BSC034BE的Ron为7.4毫欧姆，适合高效能应用。

5. **跨导（Gfs或gm）**
- **定义**：跨导（Transconductance）描述了栅源电压变化对漏极电流的控制能力，即gm = ΔId/ΔVgs。

- **解释**：跨导值越大，表示栅极电压对漏极电流的控制能力越强，适用于模拟信号放大等应用。

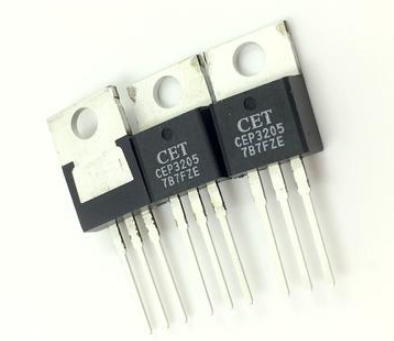

场效应mos管参数大全

### 二、场效应管的应用实例与优势展示

1. **电源管理模块**
- 场效应管因其低导通电阻和高开关频率而被广泛应用于开关电源（SMPS）中，有助于提高转换效率和减小体积。特别是在笔记本电脑和手机充电器等便携式设备中，MOSFET的高频率响应减少了能量损失和热量积聚。

2. **电机控制与驱动系统**
- 在电动汽车和工业机器人等领域，MOSFET用于电机的速度和扭矩控制，提供精确和高效的动力输出。例如，特斯拉在其电动汽车驱动系统中广泛使用了高性能MOSFET来优化电池使用效率和延长行驶里程。

3. **信号处理与放大**
- MOSFET由于其高输入阻抗和低噪声特性，非常适合用于音频放大器和其他信号处理电路。这些特性保证了信号的保真度和清晰度，尤其在高端音响设备和精密测量仪器中表现出色。

4. **保护电路**
- 在过载和短路情况下，MOSFET能迅速反应切断电路，保护敏感元件不被高压损坏。例如，在电脑主板和智能手机的电源管理系统中，MOSFET用作电流检测和过载保护的关键元件。

总的来说，场效应管凭借其独特的半导体结构和多样的特性参数，在现代电子设备中扮演着至关重要的角色。无论是在功率管理、信号处理还是高速开关应用中，MOSFET都能提供高效可靠的解决方案，推动技术创新和发展。在选择和设计电路时，合理利用这些参数将极大地优化电路的性能和稳定性。
