## 一、VMOS管内部结构图

### 1. VVmos结构
VVMOS（垂直导电V形槽mos管）是一种采用V形槽结构的VMOS管。它的制造过程包括在重掺杂N+型衬底上外延一层轻掺杂的N-型层，然后通过光刻和扩散工艺形成P沟道，再进行N+源区的扩散。接下来，通过刻蚀形成V形槽，并在槽内生长氧化掩盖层，最后通过金属化提供电极连接。

#### （1）工艺流程：
- **N+衬底**：作为漏极，从芯片背面引出。
- **N-外延层**：轻掺杂区域，用于形成P沟道。
- **P沟道**：通过扩散工艺形成。
- **N+源区**：通过扩散工艺形成。
- **V形槽**：刻蚀形成V形槽并延伸至N-外延层。
- **氧化掩盖层**：在V形槽表面生成SiO2绝缘层。
- **金属化电极**：提供栅极和其他所需的连接。

#### （2）电流路径：
电流ID从重掺杂的N+型区源极出发，通过P沟道流入轻掺杂的N-型漂移区，然后垂直流动到漏极。这种结构使得VVMOS管具有较高的耐压能力和较大的电流处理能力。

### 2. VDMOS结构
VDMOS（垂直导电双扩散MOS管）是另一种常见的VMOS管类型。与VVMOS不同，VDMOS不依赖V形槽来形成导电沟道，而是通过两次扩散形成的P型区和N+型区之间的结深差来形成导电沟道。

#### （1）工艺流程：
- **N+衬底**：作为漏极。
- **N-外延层**：轻掺杂区域。
- **P沟道**：通过扩散工艺形成。
- **N+源区**：通过扩散工艺形成。
- **双扩散工艺**：形成P型区和N+型区的结深差。

#### （2）电流路径：

电流ID沿着沟道水平流动，然后垂直被漏极接收。这种结构简化了制造工艺，但也决定了其电流方向不同于VVMOS。

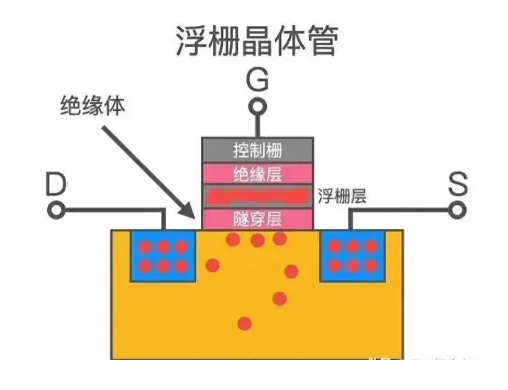

vmos管和mos管的内部结构图

## 二、MOS管内部结构图

### 1. N沟道增强型MOS管
N沟道MOS管是最常见的MOS管类型之一。其结构和工作原理简单明了。

#### （1）工艺流程：
- **P型衬底**：作为基片。
- **源极（S）和漏极（D）**：通过掺杂形成N+区。
- **栅极（G）**：位于源极和漏极之间，由多晶硅制成，并通过一层薄的SiO2绝缘层隔离。

#### （2）电流路径：
当栅极电压Vgs超过阈值电压Vt时，会在栅极下方形成一个N型导电沟道，使源极和漏极之间形成通路，电流开始流通。

#### （3）特点：
- **高输入阻抗**：由于栅极与衬底之间有绝缘层，栅极电流几乎为零。
- **低导通电阻**：导电沟道的形成使得源极和漏极之间的电阻大大降低。
- **快速开关速度**：适用于高频应用。

### 2. P沟道增强型MOS管
P沟道MOS管的结构与N沟道MOS管相似，但载流子类型不同。

#### （1）工艺流程：
- **N型衬底**：作为基片。
- **源极（S）和漏极（D）**：通过掺杂形成P+区。
- **栅极（G）**：位于源极和漏极之间，由多晶硅制成，并通过一层薄的SiO2绝缘层隔离。

#### （2）电流路径：
当栅极电压Vgs低于阈值电压Vt时，会在栅极下方形成一个P型导电沟道，使源极和漏极之间形成通路，电流开始流通。

#### （3）特点：
- **互补性**：常与N沟道MOS管一起使用，构成CMOS电路，提高电路的稳定性和抗干扰能力。

## 三、VMOS管与MOS管的对比
1. **电流方向**：VMOS管通常是垂直导电，而传统MOS管是水平导电。
2. **耐压能力**：VMOS管由于其独特的结构，具有较高的耐压能力，适合高功率应用。
3. **应用场景**：VMOS管广泛应用于放大器、开关电源和逆变器中；而传统MOS管更多应用于逻辑电路和低功率模拟电路中。
4. **结构复杂性**：VMOS管的结构相对复杂，制造成本较高，但在性能上有显著优势。
5. **散热要求**：VMOS管在使用时需要加装散热器，以防止过热损坏；而传统MOS管的散热要求相对较低。

## 四、结论
通过对VMOS管和MOS管内部结构图及其关键特点的详细解析，可以看出两者各有优缺点，并在不同的应用场景中发挥重要作用。VMOS管以其高耐压和大电流处理能力在功率电子领域表现优异，而传统MOS管则以其低成本和高集成度在逻辑和模拟电路中广泛应用。理解这些基本结构有助于更好地选择和应用不同类型的晶体管，以满足具体的设计需求。
