mos管 场效应管 失效分析知识点详解

发布时间:2024-12-14编辑:国产MOS管厂家浏览:0

### 一、MOS管基础知识

1. **名称与分类**:
- 金属(Oxide)半导体场效应晶体管,简称“mos管”。
- 主要分类:N沟道和P沟道。

2. **电路符号**:
- N沟道和P沟道mos管具有不同的电路符号,分别用来表示其结构特征及电流方向。

3. **结构组成**:
- MOS管的结构包括源极S、栅极G、漏极D、衬底B。
- 通过控制栅极电压来调节漏极与源极之间的导电状态。

4. **工作原理**:
- N沟道增强型MOS管在Vgs大于Vth时导通。
- P沟道增强型MOS管在Vgs小于Vth时导通。

5. **应用场景**:
- 广泛应用于电源开关、电源转换器、电机驱动、照明和功率控制等领域。

### 二、MOS管与三极管的区别

1. **工作原理**:
- MOS管是电压控制器件,通过输入电压控制输出电流。
- 三极管是电流控制器件,通过基极电流控制集电极电流。

2. **构造**:
- MOS管由金属氧化物半导体结构组成,具有较高的输入阻抗。
- 三极管由两个PN结组成,工作在电流放大状态时需基极电流。

3. **性能特点**:
- MOS管具有高输入阻抗、低功耗、快速响应和高噪声免疫特性。

- 三极管具有电流放大能力和饱和压降低的特点。

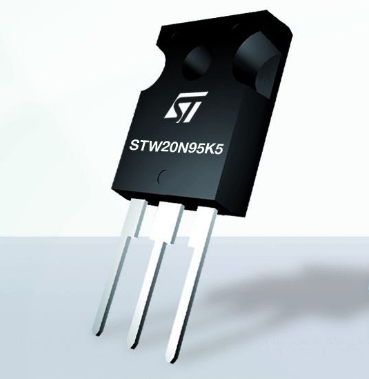

mos管 场效应管 失效分析知识点详解


### 三、MOS管的失效分析

1. **雪崩失效**:
- 当漏源电压超过最大额定值且超过一定能量限度时,发生击穿现象,即雪崩失效。

2. **SOA失效**:
- 指超出安全工作区导致失效。例如,电流或电压过高引起热破坏或电迁移问题。

3. **体二极管失效**:
- 在续流期间,体二极管可能因反向恢复特性导致失效,尤其在高频应用中更为明显。

4. **谐振失效**:
- 并联使用时,未插入栅极电阻引起的栅极振荡可能导致失效。

5. **静电失效**:
- 秋冬季节人体及设备静电可能对MOS管造成损害。

6. **栅极电压失效**:
- 异常电压尖峰可能造成栅极氧化层的破坏,影响器件性能。

### 四、预防措施与解决方法

1. **合理降额使用**:
- 选择适当的降额因子,确保器件在实际使用中不超过额定参数。

2. **优化电路设计**:
- 采用合理的变压器匝数、RCD吸收电路设计,避免产生过高的尖峰电压。

3. **改善散热设计**:
- 增加散热器、降低热阻,提高整体系统的散热能力。

4. **加入保护电路**:
- 如RC阻尼网络、齐纳二极管等,防止电压尖峰和电流冲击损坏MOS管。

5. **处理寄生元件**:
- 尽量减少布线寄生电感和电容,以降低高频干扰和谐振的风险。

通过这些详细的介绍和分析,希望能够加深对MOS管和场效应管的理解,为设计和应用提供有价值的参考。
