mos管的应用及寄生二极管的相关问题

发布时间：2024-12-11编辑：国产MOS管厂家浏览：0次

在现代电子设备和电路设计中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）由于其高效率、低功耗和优良的开关特性，被广泛应用。然而，在使用过程中，寄生二极管的存在和影响不可忽视。本文将详细探讨mos管的应用及其寄生二极管的相关问题，以期为电路设计和优化提供参考。

#### 一、mos管的基本应用

MOS管分为N沟道和P沟道两类，主要应用于以下领域：

1. **放大器**：
MOS管可作为信号放大器，通过调节栅极电压来控制电流增益。这在音频和射频放大设备中尤为重要。

2. **开关**：
MOS管作为开关元件广泛应用于数字电路、电源管理和电机驱动等领域。其快速的开关速度和低导通电阻使其成为高效开关的理想选择。

3. **模拟开关**：
在模拟信号处理中，MOS管用作模拟开关，通过调节栅极电压实现模拟信号的通断控制。

4. **电源管理**：
MOS管在电源管理模块中用于电能转换和调节，常见于DC-DC转换器和线性稳压器等设备中。

5. **保护电路**：
由于寄生二极管的存在，MOS管还可以用于反向电流保护电路中，防止电路中的元器件受到损坏。

#### 二、寄生二极管的成因与作用

MOS管内部的寄生二极管（即体二极管）是由其结构决定的。体二极管的形成源于源极（S）与漏极（D）间的PN结电容，当存在反向电压时，寄生二极管就会导通。其主要作用有：

1. **防止反接烧坏MOS管**：
当MOS管的源极和漏极反接时，寄生二极管会导通，防止MOS管因反向电压而损坏。

2. **保护电路**：

寄生二极管可以在电路产生反向感生电压时提供泄放通路，避免电路元器件受到高压冲击而损坏。例如，在电感性负载突然断电时，感应电压可通过寄生二极管泄放，保护电路安全。

mos管的应用及寄生二极管的相关问题

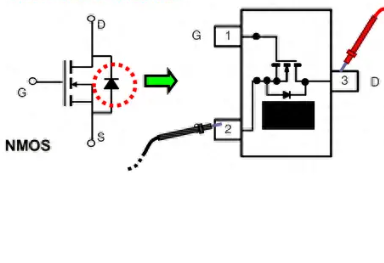

#### 三、寄生二极管的方向判断

对于寄生二极管的方向判断，规则如下：

1. **N沟道MOS管**：
寄生二极管的方向由源极（S）指向漏极（D）。

2. **P沟道MOS管**：
寄生二极管的方向由漏极（D）指向源极（S）。

这种方向性在电路分析与设计中非常重要，特别是在需要考虑电路的反向耐压性能时。

#### 四、寄生二极管的影响及应对措施

尽管寄生二极管有其保护作用，但其也存在负面影响：

1. **增加功耗**：
当MOS管处于开关状态时，寄生二极管的导通会产生额外的功耗，尤其是在高频切换过程中。

2. **影响高速切换**：
在高频应用场景中，寄生二极管的电荷存储效应会影响MOS管的快速切换能力，导致开关速度下降。

为了减小寄生二极管带来的不利影响，可以采取以下措施：

1. **增加栅极电阻**：
适当增加栅极驱动电阻，减缓充放电速度，从而降低寄生二极管的电荷存储影响。

2. **选择合适的MOS管型号**：
根据具体应用需求，选择具有低寄生电容和低导通电阻的MOS管型号。

3. **优化电路布局**：
通过合理设计电路板布局，减少寄生电感和电容的影响，提高电路的整体稳定性和效率。

#### 五、结论

MOS管在现代电子电路中的应用非常广泛，而寄生二极管的存在既有其有利的一面，也有不利的一面。了解并正确处理寄生二极管的影响，是电路设计与优化的关键。通过对MOS管的正确选型和应用优化措施的实施，能够有效提升电路的性能和可靠性。
