四种常见的mos管栅极驱动电路

发布时间：2024-12-09编辑：国产MOS管厂家浏览：0次

### 一、IC直接驱动型

电源IC直接驱动是最常见且最简单的一种mosfet栅极驱动方式。在这种设计中，电源IC的输出引脚直接与mosFET的栅极相连，通过提供一个合适的电压信号来控制MOSFET的导通与关断。这种方式的优点是电路简单、成本低，但需要注意驱动电流是否足够大，以确保能够迅速充放电MOSFET的栅极电容。此外，由于IC驱动能力有限，当MOSFET较大时，可能会遇到驱动过慢或开关损耗过大的问题。

### 二、图腾柱电路增强驱动

为了解决IC驱动能力不足的问题，可以采用图腾柱电路进行增强驱动。该电路由两个三极管构成，类似于一个开关放大器，可以提供更大的电流供应能力，从而快速完成栅极电容的充电过程。这种设计不仅增加了开通时间，还减少了关断时间，使得开关管能够快速开通并避免上升沿的高频振荡。图腾柱电路在改善驱动能力的同时，也提高了电路的可靠性和抗干扰能力。

四种常见的mos管栅极驱动电路

### 三、加速关断电路

对于需要快速关断的应用场景，可以在关断瞬间提供低阻抗的通路，使MOSFET的栅极和源极之间的电容快速放电。这通常通过在驱动电路中加入加速二极管和适当的电阻来实现。当栅极关断时，电流在电阻上产生的压降大于二极管导通压降时，二极管会导通并将电阻旁路，从而大大缩短了放电时间，降低了关断延迟时间和损耗。

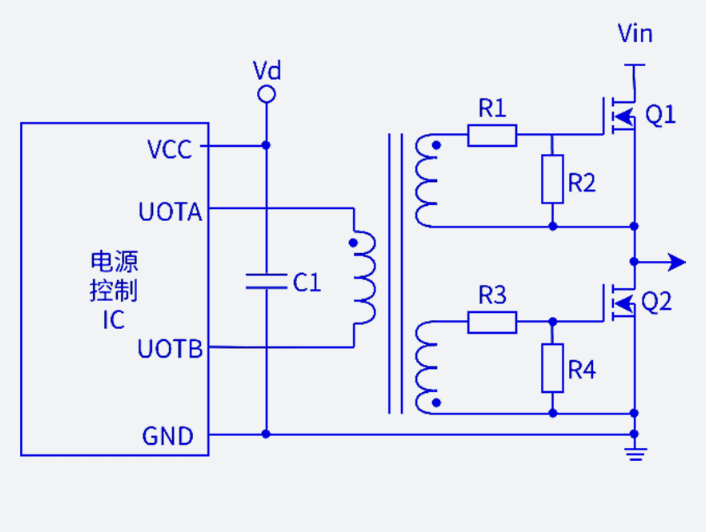

### 四、变压器驱动电路

为了满足高边MOSFET或安全隔离的需求，可以使用变压器驱动器。这种驱动方式通过变压器将控制信号从低压端传输到高压端，实现了电气隔离并提供了浮动栅极驱动的能力。变压器驱动适用于高压应用场合，并且可以通过调整匝数比来灵活设置驱动电压的大小。然而，需要注意的是，变压器的存在会增加额外的成本和复杂性，并且在设计时需要考虑磁饱和、漏感等因素对电路性能的影响。

以上四种常见的MOS管栅极驱动电路各有优缺点和适用场景，在选择时应根据具体应用需求来决定最适合的方案。无论是简单的IC直接驱动还是复杂的变压器驱动，合理设计的栅极驱动电路都能显著提升MOSFET的性能和稳定性。
