mos管控制电机正反转电路

发布时间：2024-12-08编辑：国产MOS管厂家浏览：0次

在现代科技高速发展的背景下，电机控制系统在各个领域的应用愈加广泛。而其中，金属氧化物半导体场效应晶体管（MOS管）作为一种关键的电子元件，因其高输入阻抗、低导通电阻和快速开关特性，逐渐成为控制电机正反转的理想选择。本文将详细介绍如何使用mos管构建H桥电路来控制电机的正反转。

#### 一、mos管的基本特性与优势

MOS管是一种电压控制型器件，其开关状态由栅极-源极电压决定。其主要特点包括高输入阻抗、低导通电阻和快速的开关速度。这些特性使得MOS管在控制电路中能够有效减少功耗和热量积累，同时提供高效稳定的电流控制。

#### 二、H桥电路的基本原理

H桥电路是一种典型的直流电机控制电路，因形似字母“H”而得名。该电路通过调节对角线上的MOS管的开关状态，实现电机的正转、反转和制动控制。具体来说，H桥电路由四个MOS管组成，分为两组：Q1和Q4为一组，Q2和Q3为另一组，分别控制电机两端的电流方向。

#### 三、MOS管控制的H桥电路设计

在设计MOS管控制的H桥电路时，需要确保每个MOS管的额定电压和电流满足电机的需求。以下是具体的连接方式：

1. **电路连接**：
- Q1和Q3的源极相接，并连接到电机的一端；
- Q2和Q4的源极相接，并连接到电机的另一端；
- Q1和Q4的漏极相连，接电源正极；
- Q2和Q3的漏极相连，接电源负极或接地。

2. **控制逻辑**：
- 正转：Q1和Q4导通，Q2和Q3截止，电流从Q1经电机到Q4；
- 反转：Q2和Q3导通，Q1和Q4截止，电流从Q3经电机到Q2；

- 制动：所有MOS管截止，电机因内部反向电动势而迅速停止。

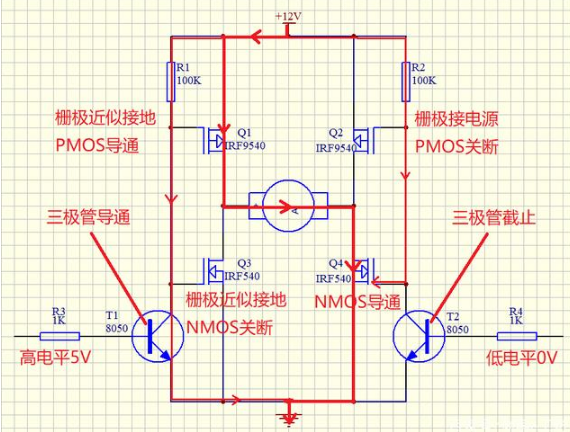

mos管控制电机正反转电路

#### 四、PWM调速原理及应用

脉宽调制（PWM）技术常用于电机速度的控制。在H桥电路中，通过调节MOS管的导通占空比，可以精确控制电机的转速：

1. **高占空比**：MOS管导通时间长，电机转速快；
2. **低占空比**：MOS管导通时间短，电机转速慢。

PWM调速不仅简化了电路设计，还能提高电机运转的平稳性和效率。

#### 五、使用注意事项
在使用MOS管进行电机控制时，需要注意以下几点：

1. **散热管理**：高电流工作环境下，MOS管会产生大量热量，需安装合适的散热装置；
2. **过流保护**：添加 fuse 等过流保护措施，避免因意外短路造成损坏；
3. **静电防护**：操作时应采取防静电措施，防止静电击穿MOS管。

#### 六、应用领域与前景

MOS管控制的H桥电路广泛应用于机器人、电动汽车、家用电器等领域。未来，随着技术的不断进步和应用的深入，MOS管将在更高效的电机控制系统中发挥更大作用。

通过合理设计和优化控制电路，MOS管控制的电机正反转系统不仅能提供稳定、高效的性能，还能显著降低能耗，推动各种高科技产品的普及与发展。
