n沟道mos管导通条件

发布时间：2024-12-08编辑：国产MOS管厂家浏览：0次

在现代电子技术中，金属氧化物半导体场效应晶体管（mosfet）扮演着至关重要的角色。其中，n沟道MOS管作为常见的类型之一，其导通过程和原理一直备受关注。本文将详细解析n沟道mos管的导通条件及其工作机理，并介绍相关的应用实例与注意事项，帮助读者深入理解这一核心电子元件。

#### 一、n沟道mos管的基础概念

n沟道MOS管是一种电压控制型器件，其主要载流子为电子。相较于p沟道MOS管，它在导电过程中利用电子的移动来实现电路的开关功能。在n沟道MOS管中，当栅极相对于源极的电压（V_{GS}）达到一定值时，电子将在栅极下方形成反型层，从而允许电流流过。

#### 二、n沟道MOS管导通条件

n沟道MOS管的导通条件主要涉及以下几个方面：

1. **栅极电压**：为了使n沟道MOS管导通，栅极电压必须高于一定的阈值电压（V_{th}）。通常这个阈值电压在2V到4V之间。当V_{GS} > V_{th}时，栅极下面形成足够的电子反型层，MOS管开始导通。

2. **漏极电压**：除了栅极电压，漏极电压（V_{DS}）也必须满足一定的条件。对于n沟道增强型MOS管，当V_{DS} < V_{GS} - V_{th}时，MOS管处于饱和导通状态；否则，如果V_{DS} >= V_{GS} - V_{th}，MOS管将进入预夹断或截止状态。

3. **负载连接**：在实际使用中，n沟道MOS管的源极通常接地，而漏极接负载或电源。这种连接方式确保了栅极电压可以有效控制漏极电流的通断。

#### 三、n沟道MOS管的工作区域

根据栅极电压和漏极电压的不同组合，n沟道MOS管会在不同的工作区域操作，包括：

1. **截止区**：当V_{GS} < V_{th}时，MOS管不导通，没有电流流过。
2. **可变电阻区（放大状态）**：当V_{GS} > V_{th}且V_{DS} < V_{GS} - V_{th}时，MOS管表现为一个可变电阻，电流随V_{DS}的变化而变化。

3. **饱和区**：当V_{DS} >= V_{GS} - V_{th}时，漏极电流不再随V_{DS}增加而增大，此时MOS管进入饱和状态，适用于模拟开关和放大器使用。

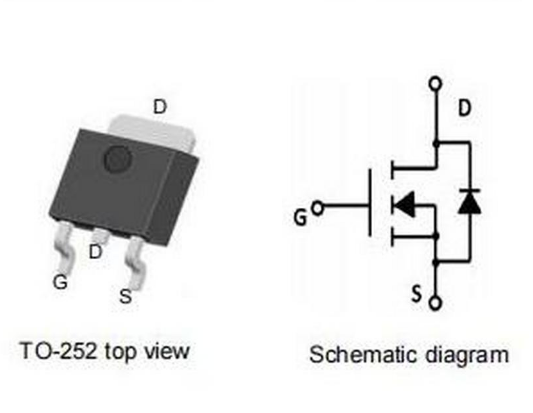

n沟道mos管导通条件

#### 四、应用领域及实例分析

n沟道MOS管广泛应用于各种模拟和数字电路，包括但不限于以下几类：

1. **信号切换**：用于逻辑电路中，实现高效的信号传输和处理。例如，在CMOS技术中，n沟道MOS管用于构建逻辑门，如AND、OR、NOT等。

2. **电源管理**：在现代电源管理系统中，n沟道MOS管常用于调节和控制电流。例如，DC-DC转换器和线性稳压器中的高效开关元件。

3. **电机驱动**：由于其高耐压和高电流承受能力，n沟道MOS管常用于电机驱动电路，提供稳定且可控的电流输出。

#### 五、使用注意事项

在使用n沟道MOS管时，有几个关键点需要注意：

1. **防止静电损坏**：MOS管的栅极极为脆弱，容易因静电放电而损坏。因此，在操作和储存时应采取适当的防静电措施。
2. **热管理**：长时间工作在高功率状态下，会导致MOS管发热。合理的散热设计是保证器件长期稳定工作的关键。
3. **寄生二极管影响**：n沟道MOS管内部存在寄生二极管，其方向与电流流向相反。在电路设计时需考虑其影响，避免出现非预期的导通或截止行为。

#### 六、结语

n沟道MOS管作为电子电路中的核心组件，其工作原理和应用范围广泛且重要。了解其导通过程及各个关键参数，能帮助我们更好地进行电路设计和故障诊断。在实际应用中，合理选择和使用n沟道MOS管不仅能提升电路性能，还能延长设备的使用寿命。
