mos管代替二极管防倒灌电路

发布时间：2024-11-26编辑：国产MOS管厂家浏览：0次

### 一、引言

电子设备在现代生活中无处不在，从家用电器到工业设备，都依赖于稳定且高效的电路。然而，电流倒灌问题一直困扰着电路设计师。电流倒灌是指电流在不应该流通路径上流动的现象，这可能导致设备损坏或数据丢失。传统的解决方案通常涉及使用复杂的电路和额外的组件，而现代技术如MOS管提供了更高效和简单的替代方案。本文将探讨如何使用mos管代替二极管防止电流倒灌，并详细介绍其工作原理和实现方法。

### 二、基本原理

#### 1. mos管与二极管的区别

金属-氧化物-半导体场效应晶体管（MOS管）是一种电压控制型器件，通过调节栅极电压来控制源极和漏极之间的电流。与传统的二极管相比，MOS管具有更低的正向压降和更快的开关速度。此外，MOS管可以通过栅极电压进行完全关断，这意味着在截止状态下几乎没有漏电流。

#### 2. MOS管的基本特性

MOS管有三种基本类型：N沟道增强型、P沟道增强型和耗尽型。其中，N沟道增强型MOS管最为常见，其工作原理是在栅极加上正电压时导通，反之则截止。MOS管的主要特点是输入阻抗高、驱动功率低、开关速度快，适用于各种数字和模拟电路。

#### 3. Oring电路简介

Oring电路是一种用于防止电流倒灌的电路，通常由两个二极管组成，确保电流只能沿一个方向流动。然而，二极管的正向压降较大，会导致一定的功率损耗。为了克服这一问题，可以使用MOS管来代替二极管，从而实现零电压降和高效率的防倒灌电路。

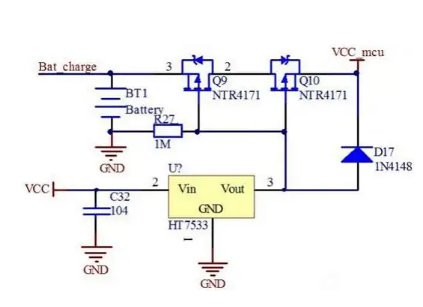

mos管代替二极管防倒灌电路

### 三、MOS管防倒灌电路设计

#### 1. MOS管的选择与应用

在选择MOS管时，需要考虑其额定电压、最大电流和开关速度等参数。对于一般的电源防倒灌应用，可以选择耐压在20V以上，电流在几安培以内的MOS管。常见的型号有N沟道增强型MOS管，如IRF系列。

#### 2. 电路设计原理

MOS管防倒灌电路的设计原理是利用MOS管的开关特性，当电源正常连接时，MOS管处于导通状态；当电源断开或有电流倒灌风险时，MOS管迅速关断，阻止电流逆向流动。具体来说，可以将MOS管的源极接到电源正极，漏极接到负载端，栅极通过电阻接地。当电源电压高于栅极电压时，MOS管导通；当电源电压低于栅极电压时，MOS管关断。

#### 3. 典型电路实例

下面是一个典型的使用MOS管实现的Oring电路示意图：

```
+Vcc
|
(R)---|> M1 |--> 负载
|
GND
```

在这个电路中，M1是一个N沟道增强型MOS管，R是一个限流电阻，用于防止瞬间电流冲击。当电源正常供电时，MOS管M1导通，电流可以流向负载。如果电源掉电或出现电流倒灌现象，MOS管M1会迅速关断，阻止电流逆向流动。

### 四、优化电路设计

#### 1. 提高可靠性的方法

为了提高MOS管防倒灌电路的可靠性，可以采取以下措施：

- **增加栅极电阻**：在栅极串接一个小电阻，以减缓MOS管的开关速度，从而减少振荡和电磁干扰。
- **使用稳压管保护**：在栅极和源极之间并联一个稳压管，以防止静电放电或其他过压情况导致MOS管损坏。
- **散热处理**：为MOS管安装散热片或使用导热材料，确保其在大功率工作时不会过热。

#### 2. 降低功耗的策略

虽然MOS管本身的功耗很低，但在高频应用中仍需注意以下几点：

- **选择低导通内阻的MOS管**：较低的导通内阻可以减少导通时的功率损耗。
- **优化栅极驱动电压**：适当调整栅极驱动电压，使其略高于电源电压，以确保MOS管完全导通。

- **减少开关次数**：合理设计电路，避免频繁开关MOS管，以减少动态功耗。

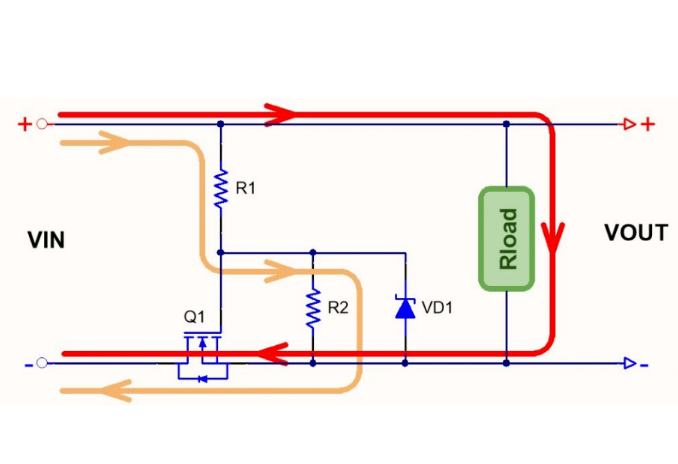

mos管防倒灌电路

### 五、应用领域及优势

#### 1. 电池管理系统中的应用

在电池管理系统中，MOS管防倒灌电路可以有效防止电池在充电过程中因电流倒灌而导致的损坏。此外，它还能够提高充电效率，减少能量损失。例如，在电动车充电系统中，使用MOS管代替二极管可以实现更高的充电效率和更长的续航里程。

#### 2. 电源自动切换中的应用

在一些需要冗余电源的应用场合，如数据中心和通信基站，MOS管防倒灌电路可以实现无缝切换，确保系统在主电源故障时能够自动切换到备用电源。这种设计不仅提高了系统的可靠性，还减少了维护成本。

#### 3. 其他应用场景

除了上述领域外，MOS管防倒灌电路还可以应用于汽车电子、工业控制、消费电子等多个领域。例如，在USB保护电路中，使用MOS管可以防止插入设备时的电流冲击；在音频功放电路中，使用MOS管可以提高电源的稳定性和音质。

### 六、结论与展望

#### 1. 总结MOS管代替二极管的优势

综上所述，MOS管代替二极管在防止电流倒灌方面具有显著优势。首先，MOS管具有更低的正向压降，能够减少功率损耗；其次，MOS管可以通过栅极电压进行精确控制，响应速度快；此外，MOS管还可以实现零电压降，特别适用于低压差应用场景。这些优点使得MOS管在现代电子设备中的应用越来越广泛。

#### 2. 未来技术发展方向

随着半导体技术的不断进步，MOS管的性能将会进一步提升。未来，我们可以预见以下几个方面的发展：

- **更低的导通内阻**：新材料和新工艺将使MOS管的导通内阻进一步降低，从而提高功率效率。
- **更高的集成度**：随着微电子技术的发展，MOS管与其他功能模块的集成度将越来越高，有助于实现更加紧凑和高效的设计方案。
- **智能化控制**：结合传感器和智能算法，未来的MOS管防倒灌电路将具备自适应调节功能，能够根据实时工况自动优化性能表现。
