nmos高端驱动自举电路特点

发布时间：2024-11-26编辑：国产MOS管厂家浏览：0次

### 一、NMOS管基本特性与挑战

Nmos管，全名为N型金属-氧化物-半导体场效应晶体管，是电子元器件中常用的一种开关器件。其导通条件是栅极电压（Vg）高于源极电压（Vs），即Vgs > Vth（阈值电压）。在高端驱动场景下，Nmos管的源极电位接近或等于电源电压，这就意味着传统的直接驱动方式不再适用，需要寻找新的解决方案。

### 二、电容自举原理解析

为了解决NMOS管在高端驱动中的电压难题，电容自举电路应运而生。其核心思想是利用电容器在电荷变化时能够保持电压不变的特点，通过巧妙的电路设计，使得NMOS管的栅极在导通时能够获得比源极更高的电压。

当NMOS管Q1截止时，二极管D1防止了电容C1向Q2放电，同时电源通过R1和D1对C1进行充电，使其储存能量。随着Q1的导通，由于S端电压的上升，原本通过D1和R1的充电回路被切断，但C1上已经储存了足够的电荷，这些电荷通过CB和Q1的栅极形成放电回路，从而抬高了栅极电压G，实现了NMOS管的自举导通。

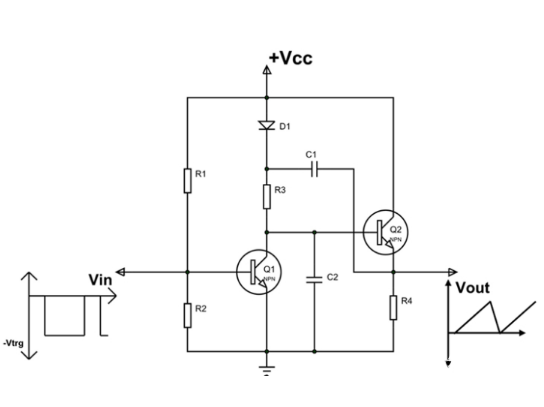

nmos高端驱动自举电路

### 三、自举电路元件选型与计算

在构建NMOS高端驱动自举电路时，合理的元件选型对于电路的稳定性和可靠性至关重要。以下是关于电容C1和电阻Rb选型的一些建议：

1. **电容C1**：
- **耐压值**：应大于或等于VCC减去NMOS的导通电压降，以确保电路安全稳定。
- **容量大小**：需根据负载特性和工作频率来选择。一般来说，容量太小会导致自举电压不足，而太大则可能导致充电时间过长，影响占空比。一个常用的经验值是10uF至100uF之间。

2. **电阻Rb**：
- **阻值**：影响C1的充电时间，进而影响自举电压的上升速度和电路的整体性能。阻值越小，充电速度越快，但过大的电流可能会对元件造成损害；阻值越大，则充电速度越慢，影响占空比。因此，需要根据具体应用场景进行权衡。
- **功率**：应满足电路中最大电流的要求，以避免过热问题。

### 四、自举电路的优势与应用领域

NMOS高端驱动自举电路具有多种显著优势。首先，它有效解决了NMOS管在高端驱动时的电压难题，拓宽了NMOS管的应用范围。其次，该电路结构简单、成本低且易于实现。此外，由于采用了浮动栅极驱动技术，自举电路还具有较高的灵活性和适应性。

在实际应用中，NMOS高端驱动自举电路广泛应用于DC-DC升压转换器（如Boost转换器）、半桥mosfet驱动器、同步整流等场景中。在这些应用中，自举电路不仅简化了电路设计，还提高了系统的整体效率和可靠性。例如，在电动汽车中，高效的DC-DC转换器对于延长续航里程至关重要；而在通信基站中，可靠的电源模块则是保障设备稳定运行的关键。
