用万能表如何测量mos管好坏？

发布时间：2024-11-20编辑：pdmos浏览：0次

在电子电路中，金属氧化物半导体场效应晶体管（MOS管）是非常常见的重要元件。然而，由于各种原因，mos管也可能会出现损坏或者性能下降。为了确保电路的正常运行，我们需要定期检测mos管的好坏。本文将详细介绍如何使用万能表（也叫万用表或多用表）来测量MOS管的好坏。

#### 一、准备工作

在开始测量之前，我们需要做好以下准备工作：
1. **准备工具**
- 数字或指针万用表（本例使用数字万用表）
- MOS管引脚标识资料
- 示波器（可选，用于更精准的判断）

2. **了解MOS管引脚排列**
不同型号的MOS管引脚排列可能有所不同，因此在测量前需要了解所使用MOS管的引脚排列。通常，MOS管有3个引脚，分别是G极（栅极）、D极（漏极）和S极（源极）。

#### 二、测量步骤

测量MOS管的好坏可以分为几个步骤，每个步骤都有其特定目的和方法。下面以N沟道增强型MOS管为例详细讲解。

1. **判断MOS管类型和引脚**
- **识别D极（漏极）**: 对于带有散热片的MOS管，如TO-252、TO-220封装，可以通过散热片连接到D极。使用万用表二极管档测量各引脚与散热片之间的连通性，连通的那个引脚为D极。

- **识别S极（源极）和G极（栅极）**: 使用万用表二极管档，将红表笔接S极（假定），黑表笔接其他两个引脚。如果测得一个引脚为低阻值（接近导通状态），则该引脚为G极，另一个即为S极。

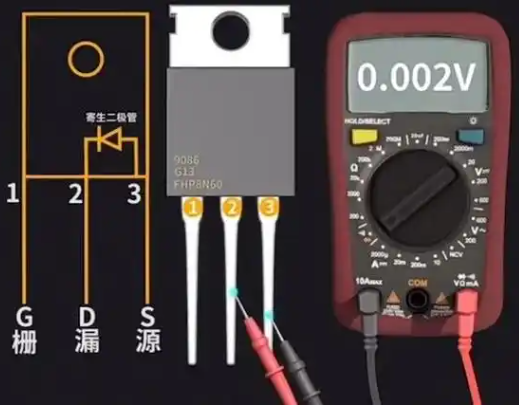

用万能表如何测量mos管好坏

2. **判断MOS管是否损坏**
- **初步判断**: 观察MOS管外观是否有烧焦、破损等明显损坏痕迹。如果有，基本可以判定MOS管已损坏。
- **导通测试**: 使用万用表二极管档，负极接D极，正极接S极。正常情况下，读数应为4.5-5.5V之间。如果读数过低或者接近0，则说明MOS管已经击穿损坏。

3. **检测寄生二极管**
- **利用寄生二极管**: N沟道MOS管的D极和S极之间存在一个寄生二极管，方向为S到D。利用此特性，将万用表调至二极管档，红表笔接S极，黑表笔接D极，此时应该显示0.4V~0.9V之间的电压值。

4. **测量电阻**
- **D极和S极间电阻**: 使用万用表电阻档测量D极和S极之间的电阻值。正常情况下，电阻应该是无穷大。如果电阻不为无穷大，说明有损坏。
- **G极和S极间电阻**: 将负表笔接G极，正表笔接S极，给栅、源极之间充电。然后改用万用表R×1Ω挡，将负表笔接漏极(D)，正表笔接源极(S)，万用表指示值若为几欧姆，则说明MOS管是好的。

5. **测试阈值电压**
- **设置电压范围**: 将万用表调至直流电压档位，设置合适的电压范围（通常为1V），并将黑表笔连接到G极，红表笔连接到D极或S极。逐渐增加电压，当万用表读数突然增大时，该值为MOS管的阈值电压。
- **阈值电压范围**: 正常的阈值电压通常为2-6V。如果超出此范围，说明MOS管可能存在问题。

6. **开关特性测试**
- **连接示波器**: 将示波器连接到MOS管的G极和D极或S极，观察波形变化。如果没有示波器，也可以通过观测万用表的电流变化来判断。
- **施加脉冲信号**: 在没有给G极施加信号时，波形应为一条水平线；给G极施加脉冲信号后，波形应从低电平跳变到高电平，信号消失后恢复低电平。如果波形变化异常，说明MOS管存在问题。

#### 三、注意事项

使用万能表测量MOS管好坏时，需要注意以下几个事项以确保测量的准确性和安全性：
1. **安全操作**: 在测量过程中，要注意防静电，避免对MOS管引脚施加过大的电压和电流，以免损坏MOS管。
2. **正确接线**: 确保万用表的正确接线方式，红黑表笔不要接反，特别是在使用二极管档进行测量时。
3. **放电处理**: 在测量MOS管之前，最好先对其进行放电处理，特别是长时间未使用的MOS管。可以使用一根铁丝将三个引脚短接，释放内部的电荷。
4. **多次测量**: 如果不确定一次测量的结果，可以进行多次测量并取平均值，以提高准确性。
5. **记录数据**: 在测量过程中，建议记录每次测量的数据，以便后续分析和比较。这可以帮助发现MOS管是否存在潜在问题。

通过以上详细的步骤和注意事项，相信您已经掌握了如何使用万能表来测量MOS管的好坏。掌握这一技能不仅可以帮助您在维修和维护过程中更加得心应手，还能确保您的电路稳定运行。
